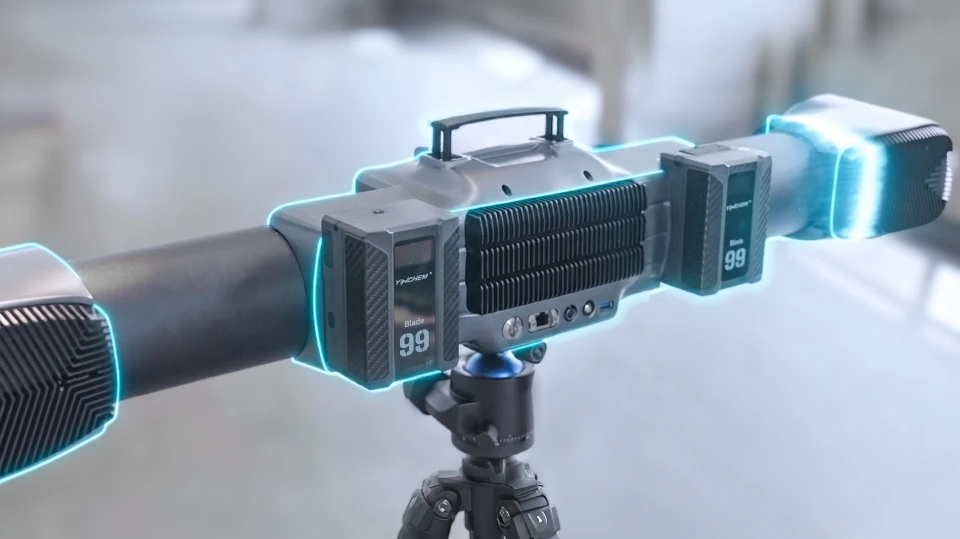

Menjava baterij med delovanjem.
Dve bateriji za nadaljevanje dela med menjavo.
TrackScan Sharp-Z
01 / VELIKOST NI OVIRA
Celoten kos.
Jasna slika.

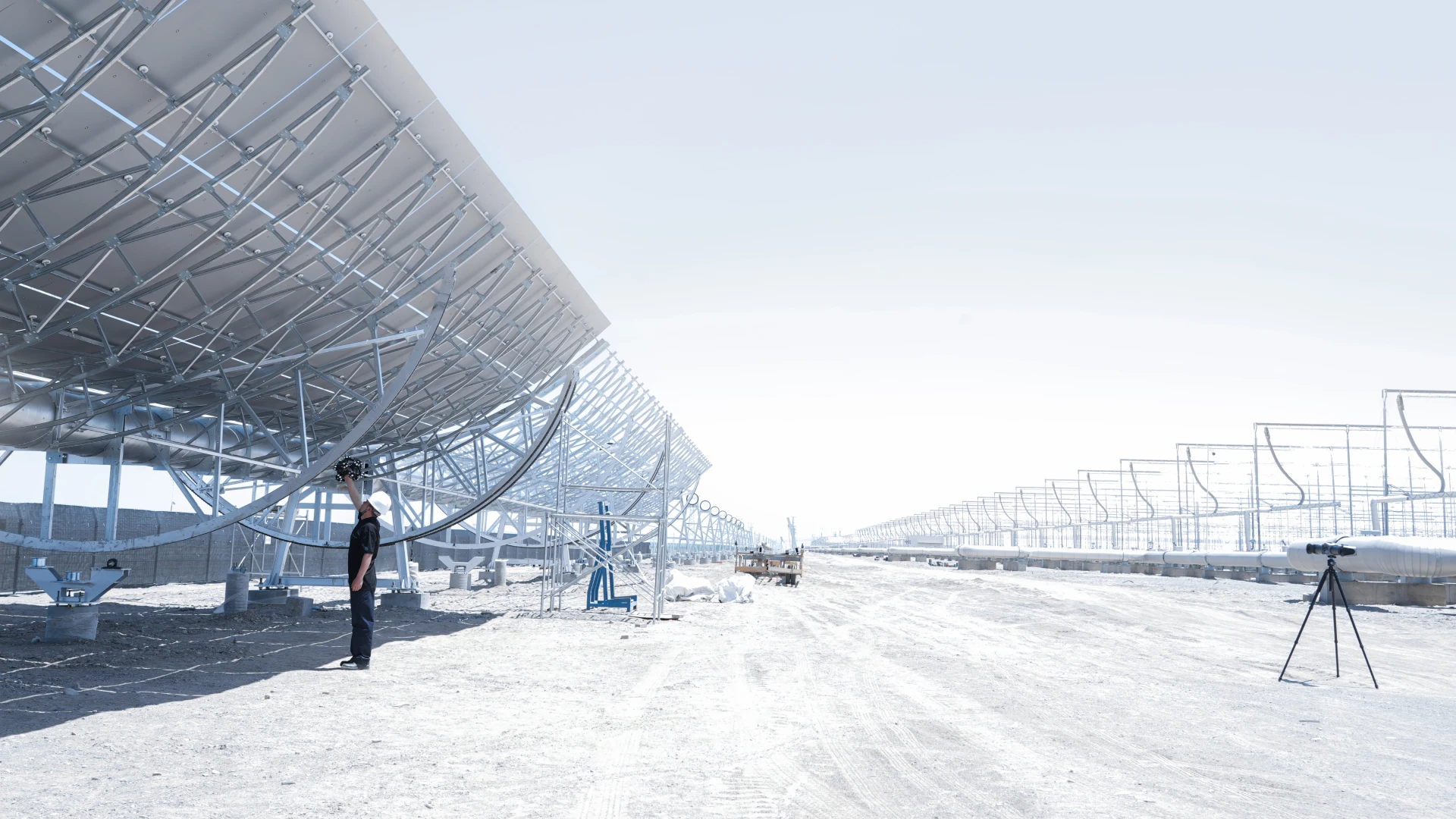

Ko merite velike sestave, mora sistem slediti vašemu delu.

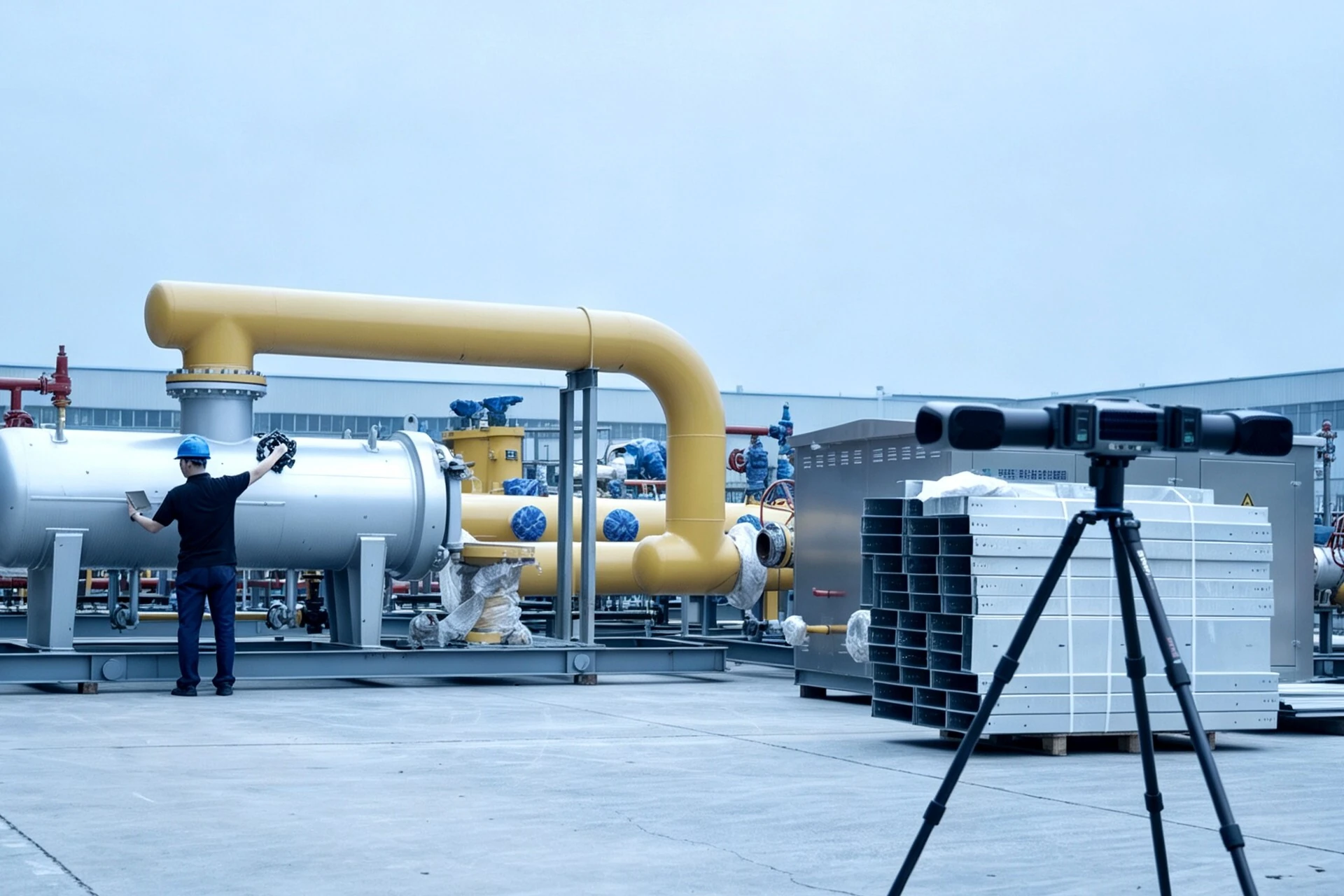

TrackScan Sharp-Z združuje ročni skener in optični sledilnik za zajem geometrije velikih kosov. Za kontrolo kakovosti, primerjavo s CAD-modelom in obratni inženiring.
DO12m
dosega optičnega sledenja
INDUSTRIJSKA KAMERA50MP
za prepoznavanje podrobnosti
NATANČNOST DO0,025mm
po pogojih proizvajalca¹

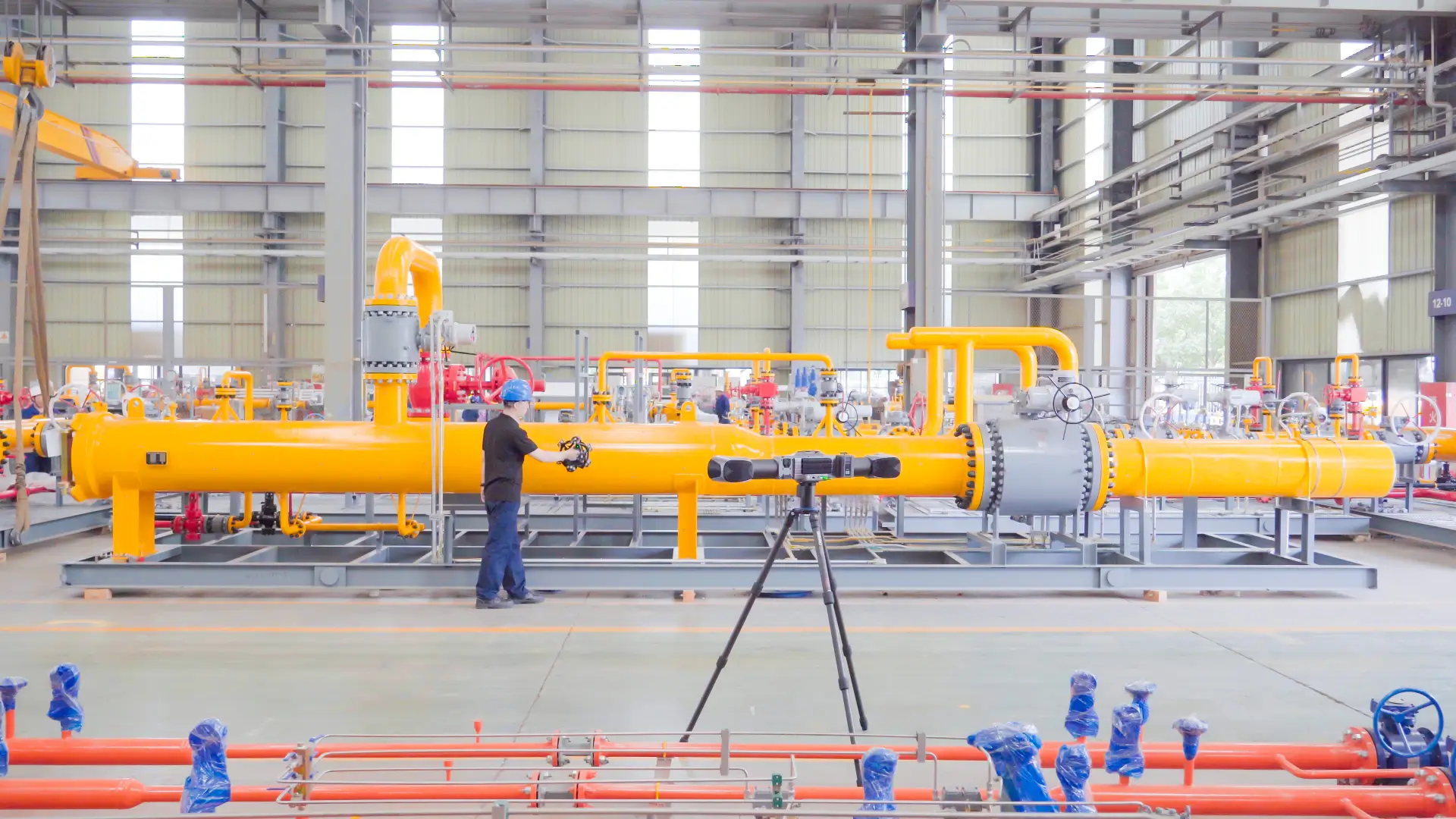

Merjenje velikih industrijskih sestavov z optičnim sledenjem. Slika proizvajalca SCANOLOGY.
02 / VEČ PROSTORA ZA MERITEV
Doseg, ki spremeni
potek dela.

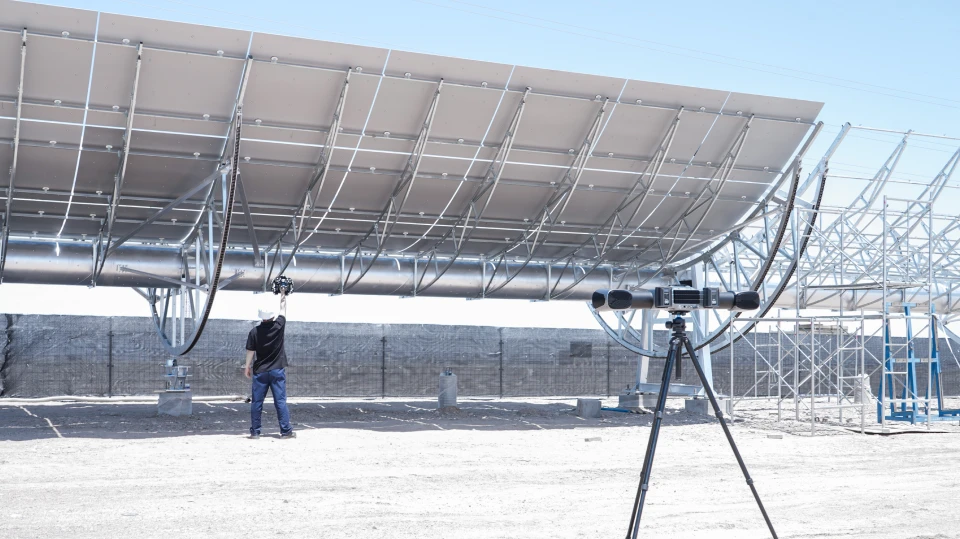

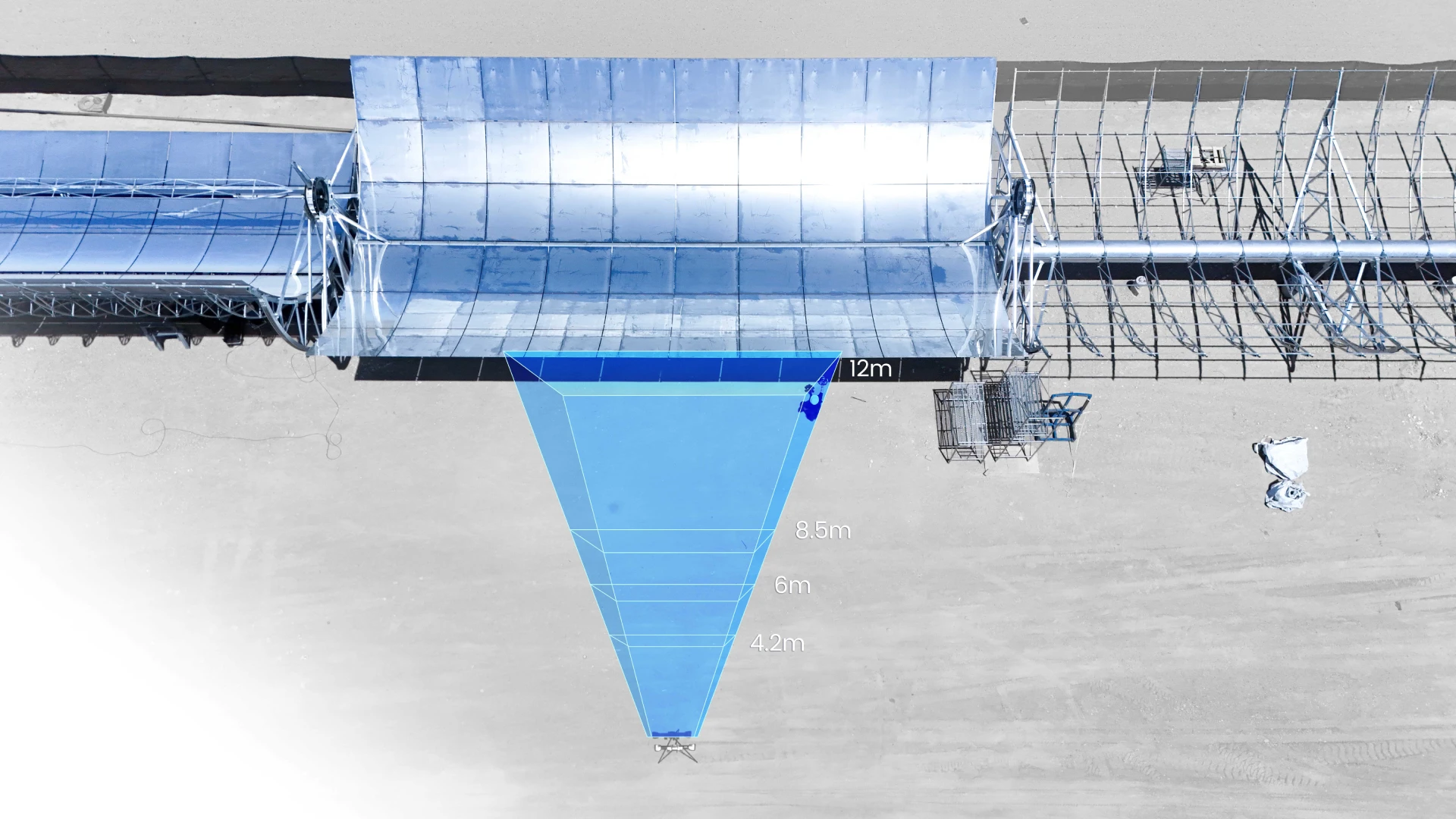

Do 12 metrov sledenja. Manj prestavljanja sledilnika. Več časa za zajem.
SISTEM SLEDI VAM
Premikajte skener.
Ohranite pregled.
50 MP kamera in razširjena globinska ostrina omogočata optično sledenje na razdalji do 12 m.
03 / HITROST ZAJEMA
Več geometrije.
V manj časa.
Za velike površine in zahtevne podrobnosti v istem merilnem postopku.
DO10.000.000
meritev na sekundo
162 laserskih linij skupaj200 sličic na sekundo — do
04 / ŠTIRJE NAČINI SKENIRANJA
Pravi način.
Za vsak del kosa.
01 / 04
Velike površine. Hiter napredek.
140 modrih laserskih linij v štirikratnem križnem vzorcu za hitro skeniranje površin.
ULTRA-FAST SCANNING
05 / BREZŽIČNO DELO
Svoboda
gibanja.

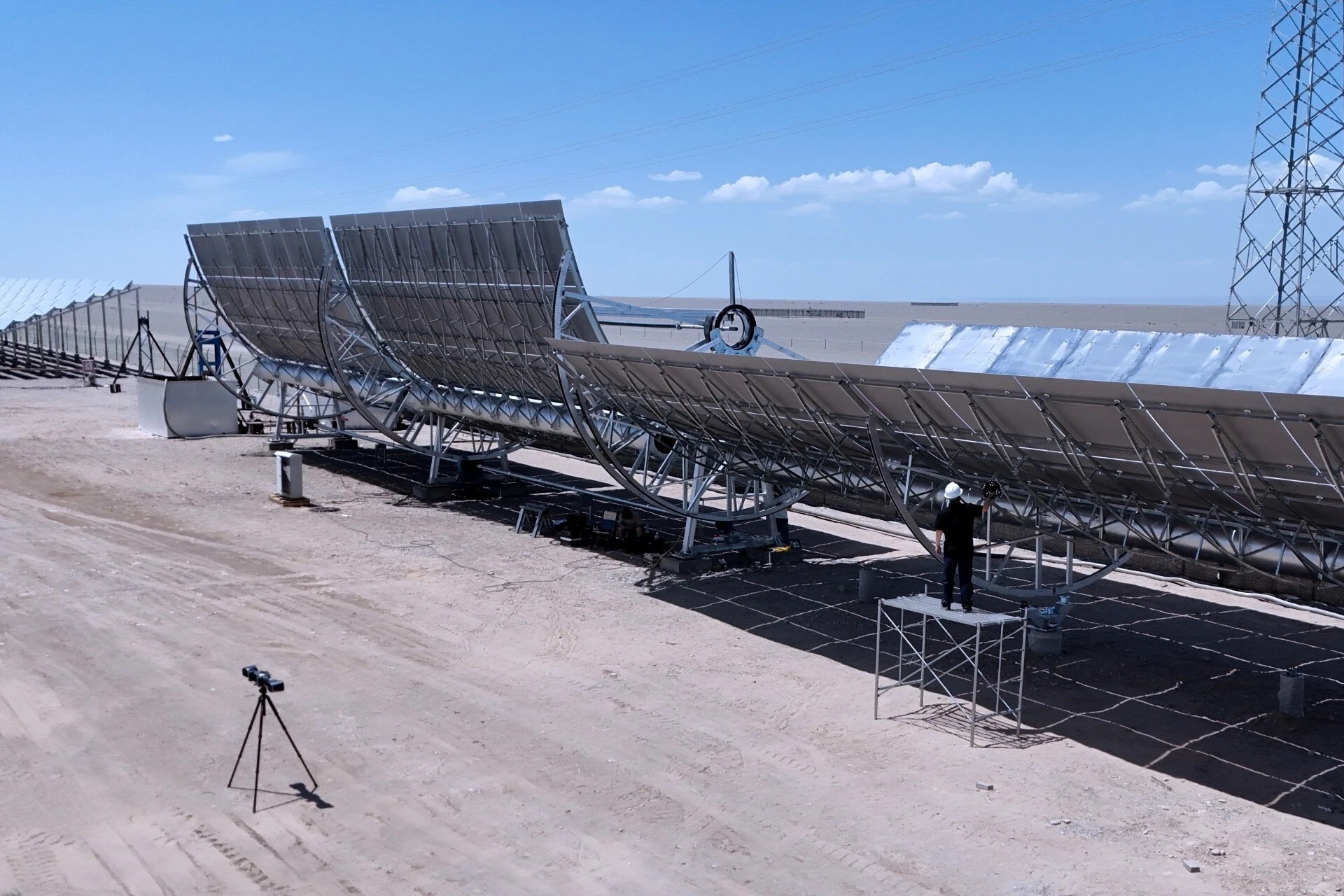

Skener in sledilnik z brezžičnim prenosom podatkov. Za delo okoli velikih kosov in na terenu.

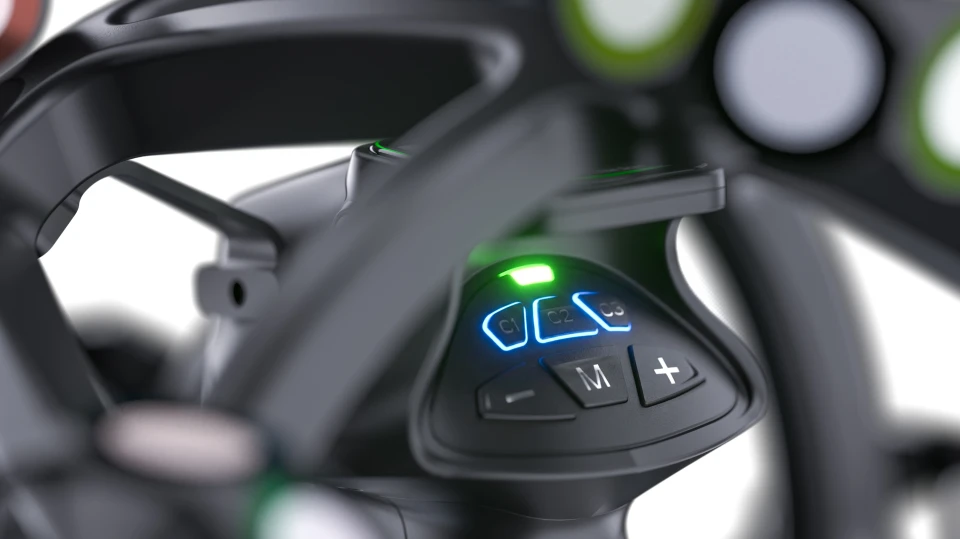

Upravljanje pod prsti.
Prilagodljivi gumbi za dostop do izbranih funkcij.
06 / OD ZAJEMA DO ODLOČITVE
Podatki,
ki pokažejo razliko.
Primerjajte izmerjeno geometrijo z načrtovano.

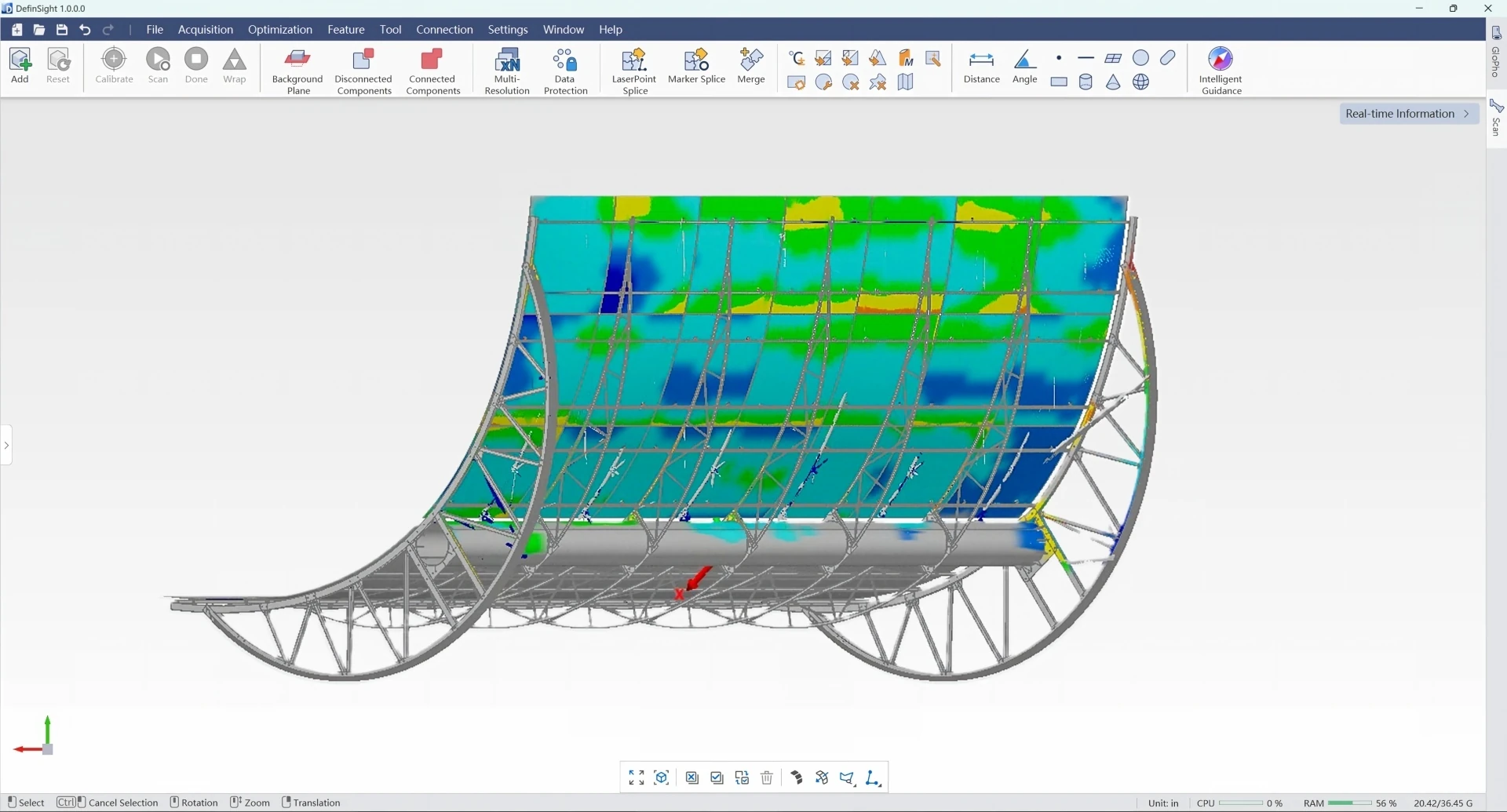

Barvni prikaz odstopanj pomaga razumeti, kje se izmerjeni kos razlikuje od referenčnega modela.
Prikaz analize odstopanj na industrijski konstrukciji. Slika proizvajalca SCANOLOGY.
07 / TEHNIČNI PODATKI
Številke.
V pravem kontekstu.
Izbor ključnih parametrov. Pri izbiri sistema upoštevajte velikost kosa, toleranco in merilne pogoje.
Zajem in natančnost
- Natančnost¹
- do 0,025 mm
- Natančnost položaja lukenj
- 0,05 mm
- Ločljivost
- do 0,020 mm
- Hitrost zajema
- do 10.000.000 meritev/s
- Frekvenca skeniranja
- do 200 FPS
- Območje skeniranja
- do 800 × 700 mm
- Delovna razdalja
- 300 mm
- Globinska ostrina
- 400 mm / 800 mm v razširjenem načinu
- Ultra hitro skeniranje
- 140 modrih laserskih linij (Quad-Cross)
- Zelo fino skeniranje
- 21 modrih vzporednih laserskih linij
- Globoke izvrtine
- dodatna 1 modra laserska linija
Volumetrična natančnost¹
- 13 m³ · 3,5 m
- 0,039 mm
- 46 m³ · 5,2 m
- 0,062 mm
- 80 m³ · 6,2 m
- 0,089 mm
- 120 m³ · 7,2 m
- 0,118 mm
- 200 m³ · 8,5 m
- 0,149 mm
- 600 m³ · 12 m
- 0,198 mm
- Z MSCAN
- 0,039 mm + 0,012 mm/m
Povezljivost in okolje
- Vmesniki
- USB 3.0, omrežni vmesnik, brezžično delovanje
- Brezžični načini
- i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, več sledilnikov, pregled robov
- Izhodni formati
- STL, OBJ, PLY, ASC, IGS, TXT, MK2 in drugi
- Delovna temperatura
- −10 do 40 °C
- Vlažnost brez kondenzacije
- 10–90 % RV
- Razred laserja
- Razred II (varen za oči)
- Certifikati
- CE, RoHS, WEEE, FCC
¹ Proizvajalec zmogljivosti vrednoti po JJF 1951, VDI/VDE 2634, del 3, in ISO 10360-13 v kalibracijskem laboratoriju, akreditiranem po ISO/IEC 17025. Natančnost skeniranja in volumetrična natančnost sta različna podatka. Doseganje navedenih vrednosti je odvisno od merilnih pogojev in konfiguracije.
3D ING / VAŠ PARTNER ZA 3D-TEHNOLOGIJO
Pokažite nam kos.
Pogovorimo se
o meritvi.
Kaj želite izmeriti? Kakšna je velikost kosa in zahtevana toleranca?
Pošljite nam izhodišča za pogovor o primernosti sistema TrackScan Sharp-Z in možnostih predstavitve.
