REŠITVE / OBRATNI INŽENIRING

Od fizičnega kosa do CAD-modela.

Obratni inženiring poveže zajem obstoječega predmeta, obdelavo podatkov in rekonstrukcijo geometrije za nadaljnji razvoj.

Pogovor o rešitvi Raziščite potek
Zajem geometrije avtomobilskega platišča v delavnici
Obratni inženiring / prikaz uporabeGradivo proizvajalca 3DeVOK.

01 / NADOMESTNI DELI

Ko predmet obstaja, dokumentacija pa ne.

Zajem starejših ali nedokumentiranih komponent ustvari podlago za rekonstrukcijo. Sken ohrani obstoječo obliko, konstrukcijsko delo pa določi mere in značilnosti novega modela.

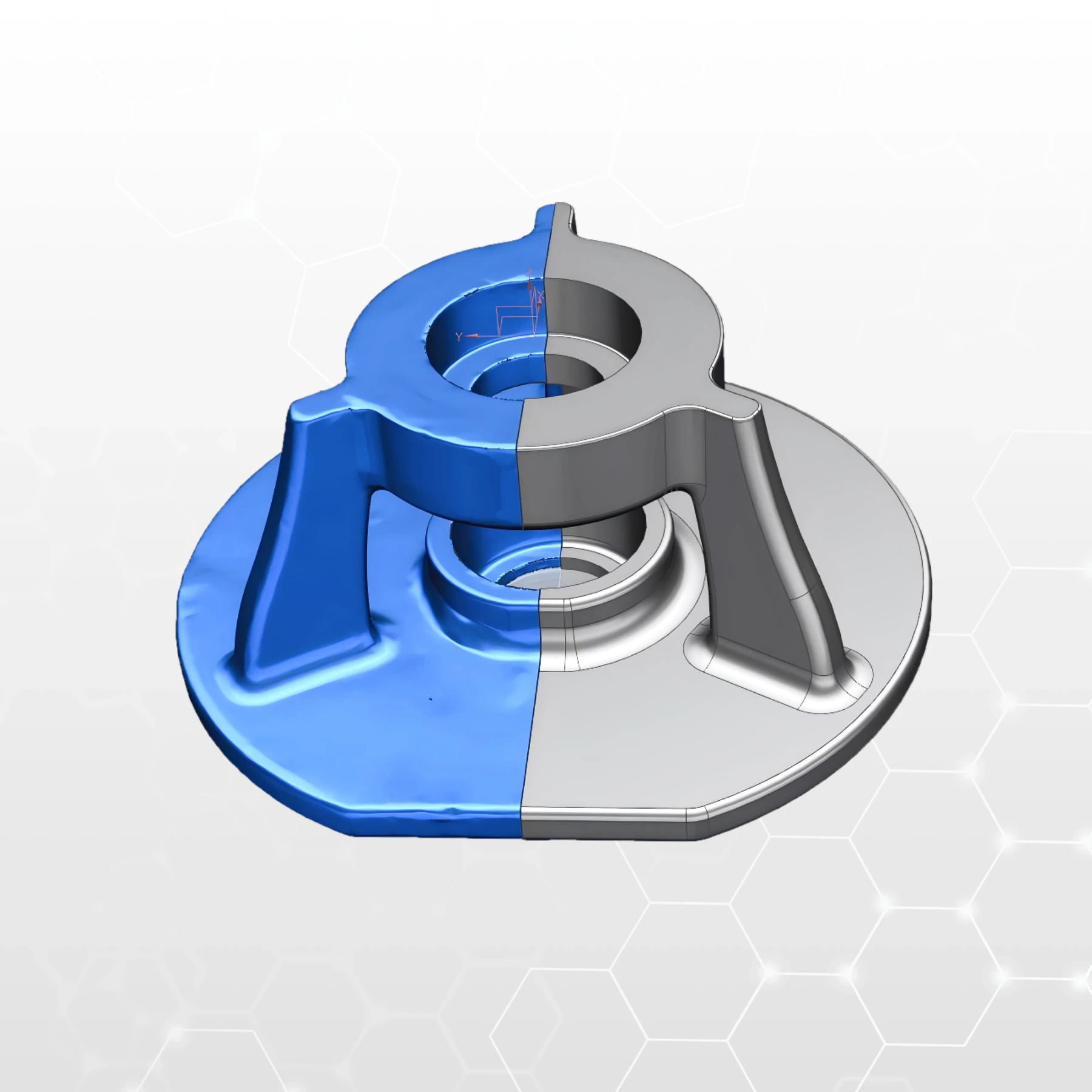

Prikaz skenirane in rekonstruirane geometrije strojnega dela
Prikaz skenirane in rekonstruirane geometrije strojnega dela.

OD PREDMETA DO UPORABNIH PODATKOV

Od zajema do konstrukcijske geometrije.

Celoten potek

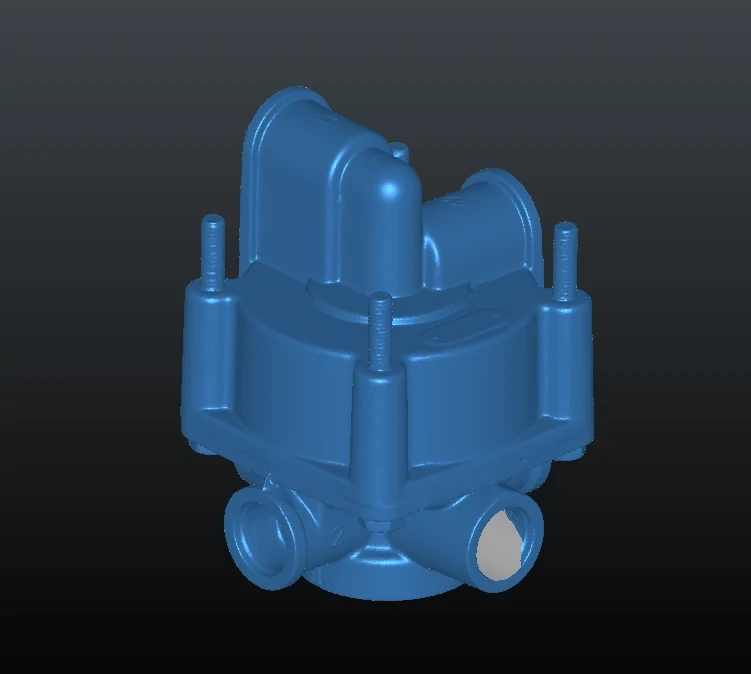

Mrežni 3D-model mehanskega sklopa
Mrežni 3D-model mehanskega sklopa.

02 / OD ZAJEMA DO MREŽE

Najprej uporabni 3D-podatki.

Skeniranje kosa in zbiranje podatkov dopolnijo čiščenje, poravnava ter priprava mrežnega modela. Preverimo popolnost zajema na mestih, ki so pomembna za nadaljnjo konstrukcijo.

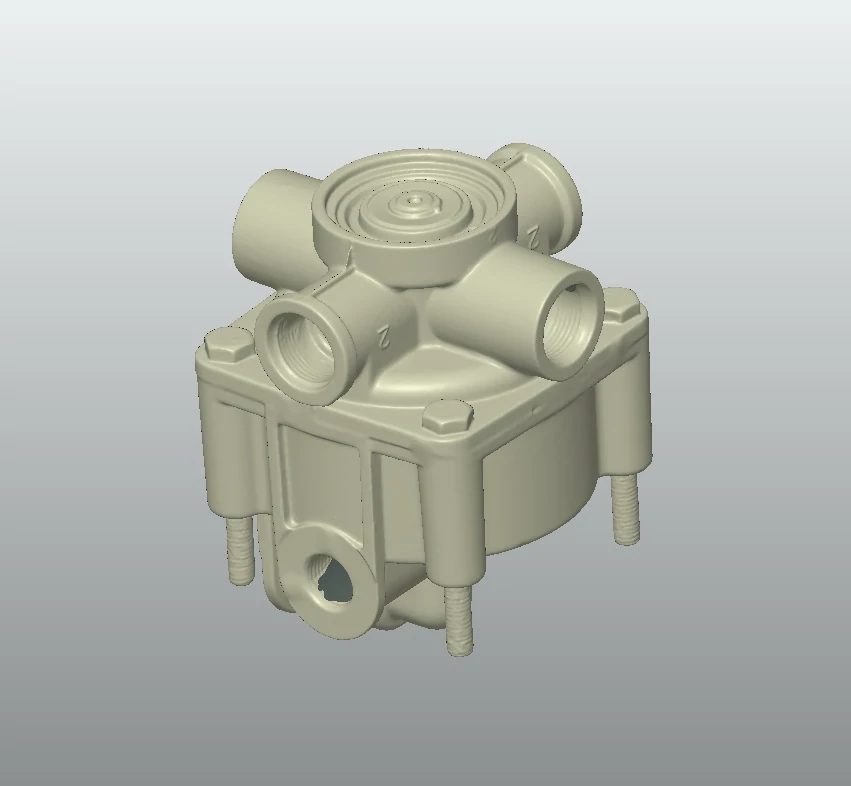

Rekonstruirani CAD-model mehanskega sklopa
Rekonstruirani CAD-model mehanskega sklopa.

03 / REKONSTRUKCIJA CAD

Obnovite površine in konstrukcijske značilnosti.

Mreža je izhodišče za obnovo površin, izvrtin in drugih geometrijskih značilnosti v CAD. STL, OBJ in PLY so formati za nadaljnjo obdelavo; izvoz mreže sam po sebi še ni parametrični CAD-model.

04 / RAZVOJ IN PREVERJANJE

Prilagodite model svojemu izdelku.

Spremenite dimenzije, obliko ali funkcionalne elemente in preverite rekonstruirano geometrijo glede na izvirni kos. Tako nastane podlaga za prototipiranje ali naslednji konstrukcijski korak.

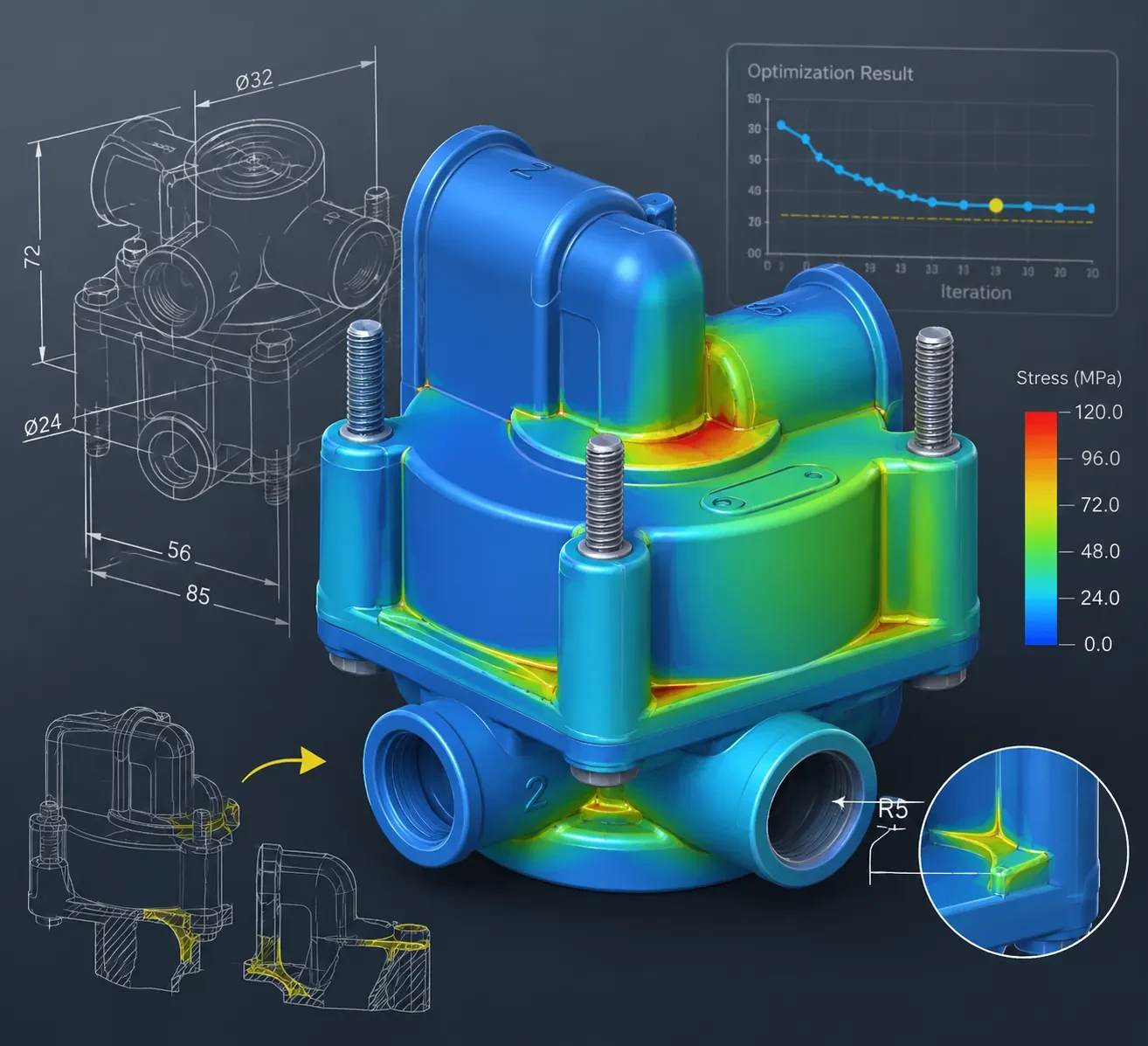

Analiza in nadaljnje načrtovanje rekonstruiranega modela
Analiza in nadaljnje načrtovanje rekonstruiranega modela. Prikaz proizvajalca.

PRIMERI NALOG

Kaj želite doseči?

01

Nadomestni deli

Zajem starejših ali nedokumentiranih komponent za rekonstrukcijo in nadaljnje konstrukcijsko delo.

02

Prilagoditve izdelkov

Pridobitev geometrije obstoječih površin za načrtovanje prilegajočih se delov in sprememb.

03

Razvoj in preverjanje

Primerjava rekonstruirane geometrije z izvirnikom ter priprava podlage za prototipiranje.

POTEK DELA / IZHODIŠČA ZA IZBIRO

Opredelite rezultat.

Najprej zahteve, nato izbira opreme. Možna izhodišča so MT Gen2, MT in MQ ter ustrezna programska oprema. Končna izbira je odvisna od konkretne naloge.

Izhodišča za povpraševanje
  1. 01

    Zajem

    Skeniranje kosa in zbiranje 3D-podatkov.

  2. 02

    Obdelava

    Čiščenje, poravnava in priprava mrežnega modela.

  3. 03

    Rekonstrukcija

    Obnova površin in konstrukcijskih značilnosti v CAD.

  4. 04

    Prilagoditev

    Spremembe dimenzij, oblik in funkcionalnih elementov.

  5. 05

    Preverjanje

    Primerjava s kosom in validacija glede na namen uporabe.

RAZIŠČITE POVEZANO OPREMO

Orodja za vaš naslednji korak.

Celoten katalog

3D ING / POGOVOR O VAŠEM PROJEKTU

Pokažite nam nalogo.
Poiščimo ustrezno rešitev.

KAJ VKLJUČITI V POVPRAŠEVANJE

V povpraševanje vključite mere kosa, material, najmanjše pomembne značilnosti, zahtevano toleranco, namen končnega modela in želeni izhodni format.

Kaj želite skenirati in kaj potrebujete kot rezultat?

Opišite predmet, njegovo velikost, material in namen uporabe podatkov. Skupaj lahko razjasnimo izhodišča za izbiro opreme.
