3DeVOK / PROFESIONALNI 3D-SKENER

3DeVOK MT

Trije načini zajema. Več možnosti za vaš predmet.

Dogovorite se za predstavitev
3DeVOK MT

01 / PREGLED

Trije načini zajema. Več možnosti za vaš predmet.

Modri laser, infrardeči laser in infrardeča strukturirana svetloba v enem skenerju. MT je namenjen rekonstrukciji geometrije, kontroli, prilagoditvam izdelkov in digitalizaciji dediščine.

0,04 mm*

osnovna natančnost do

* Navedena natančnost velja za proizvajalčeve preskusne pogoje. Največja hitrost in najmanjši razmik točk sta vezana na različne načine ter nastavitve.
0,05 mm

najmanjši razmik točk, modri laser

3 načini

svetlobni viri

02 / IZVORNA PREDSTAVITEV 3DEVOK

3DeVOK MT v delu.

Oglejte si celotno predstavitev izdelka.

03 / NAČINI SKENIRANJA

Oglejte si tehnologijo v uporabi.

01 / 03

Modri laser

34 modrih laserskih linij za zajem fine geometrije.

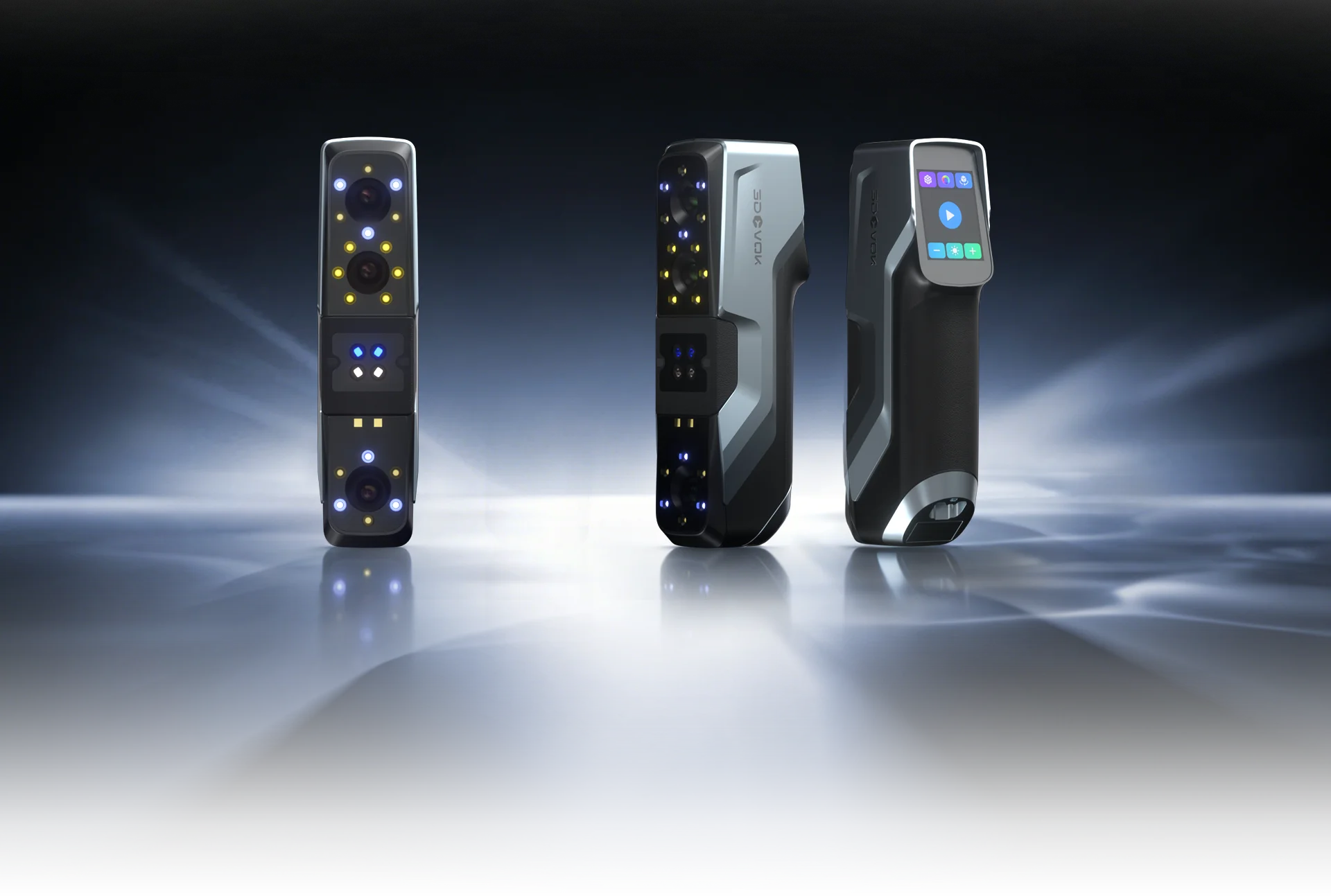

04 / TRIJE SVETLOBNI VIRI

Izberite pravi način.

Modri laser, infrardeči laser in infrardeča strukturirana svetloba pokrivajo različne naloge. Način in poravnavo prilagodite velikosti, površini ter zahtevam predmeta.

Izberite pravi način. – 3DeVOK MT

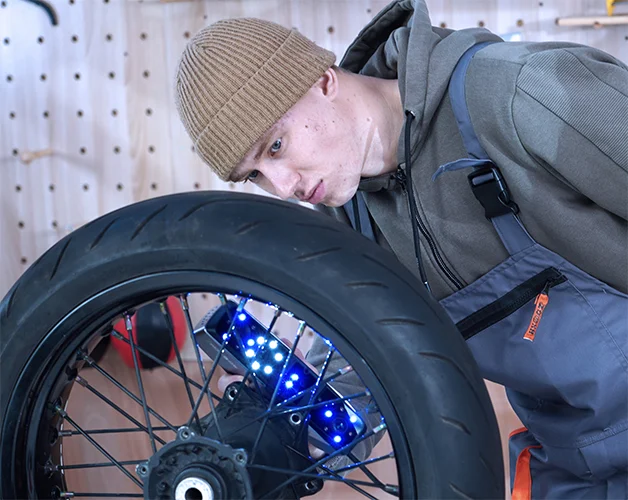

05 / MODRI LASER

Zajem fine geometrije.

Modri laserski način omogoča razmik točk od 0,05 mm. Namenjen je podrobnostim, ki jih potrebujete pri rekonstrukciji in analizi oblike.

Zajem fine geometrije. – 3DeVOK MT

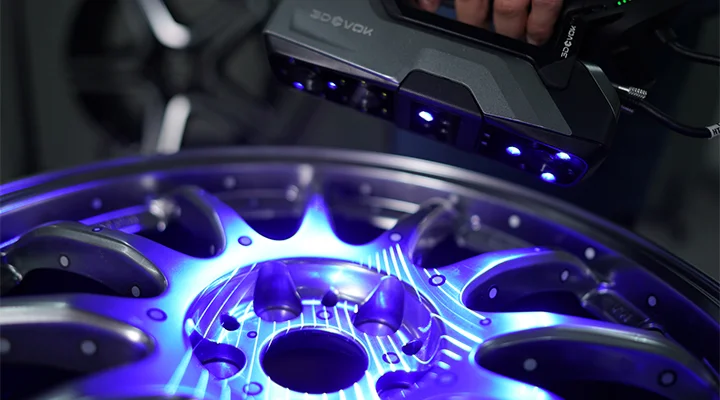

06 / ZAHTEVNE POVRŠINE

Geometrija tudi na kompleksnih delih.

Modri laser razširi možnosti zajema temnih in zahtevnih površin. Izbira nastavitev in priprava površine sta odvisni od konkretnega materiala.

Geometrija tudi na kompleksnih delih. – 3DeVOK MT

07 / HIBRIDNA PORAVNAVA

Sledenje se prilagodi predmetu.

Kombinacija geometrije, teksture in označevalcev podpira stabilen zajem. Med delom izberete način poravnave glede na značilnosti predmeta.

Sledenje se prilagodi predmetu. – 3DeVOK MT

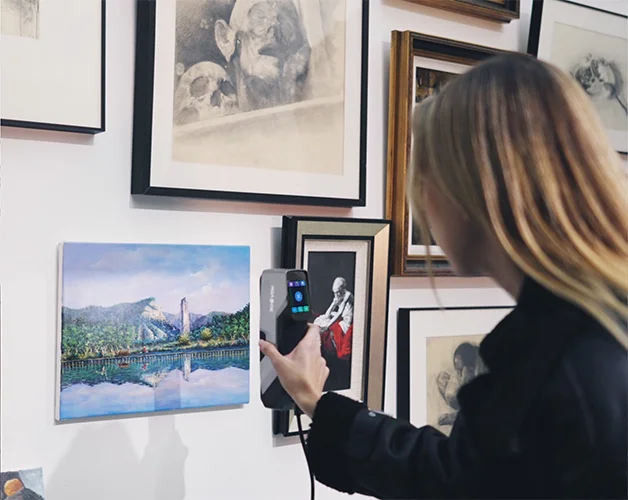

08 / BARVNI PODATKI

Oblika in vizualni značaj.

Zajem barv dopolni geometrijo pri digitalizaciji umetnosti, predmetov in izdelkov. Za nadaljnjo dodelavo tekstur ga povežete z Mapping.

Oblika in vizualni značaj. – 3DeVOK MT

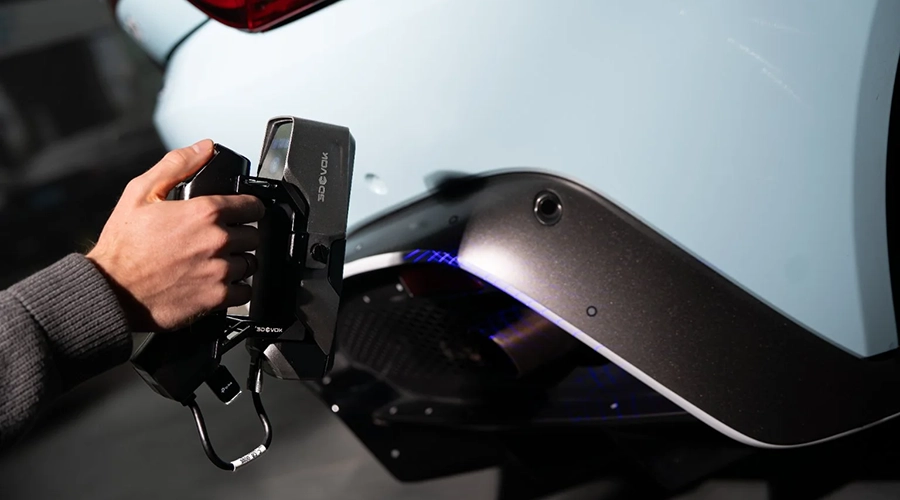

09 / PRILAGODITVE IZDELKOV

Od obstoječega dela do nove rešitve.

Digitalizirajte avtomobilsko komponento ali drugo obstoječo geometrijo. Sken je podlaga za preverjanje prostora, načrtovanje prilagoditev in obratni inženiring.

Od obstoječega dela do nove rešitve. – 3DeVOK MT
Podatki za načrtovanje in kontrolo. – 3DeVOK MT

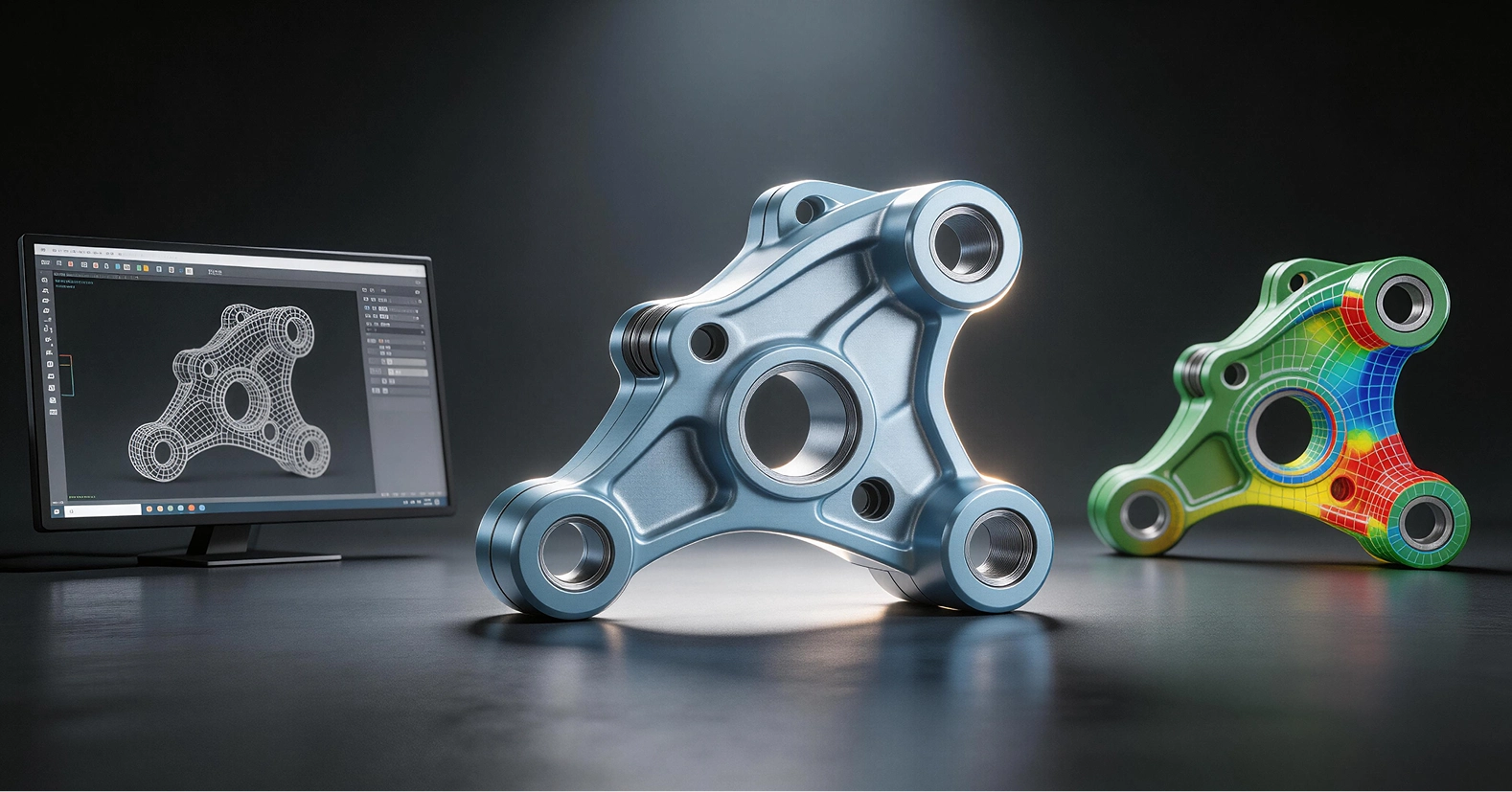

10 / NADALJNJA OBDELAVA

Podatki za načrtovanje in kontrolo.

Obdelan sken prenesete v ustrezno konstrukcijsko ali merilno programsko opremo. Tam izvedete rekonstrukcijo CAD oziroma primerjavo z referenčno geometrijo.

PRIKAZ PROIZVAJALCA / YOUTUBE

3DeVOK MT – uradni video

Oglejte si postopek in funkcije v uradni video predstavitvi.

Odpri video na YouTubu

11 / TEHNIČNI PODATKI

Podrobnosti za odločitev.

Izbor ključnih parametrov. Pri izbiri upoštevajte velikost predmeta, zahtevano natančnost in pogoje dela.

Svetlobni viri
34 modrih laserskih linij, 22 infrardečih laserskih linij in infrardeča strukturirana svetloba VCSEL
Osnovna natančnost*
do 0,04 mm
Volumetrična natančnost*
do 0,04 mm + 0,04 mm/m
Razmik točk – modri laser
0,05–5 mm
Razmik točk – IR-laser
0,1–5 mm
Razmik točk – VCSEL
običajno 0,2–5 mm; fino 0,1–5 mm
Hitrost zajema
modri laser do 3.300.000; IR-laser do 2.450.000; VCSEL do 4.500.000 točk/s
Hitrost sličic
do 70 FPS s poravnavo z označevalci; do 30 FPS s hibridno poravnavo
Zajem teksture
Da
Brezžično delo
Z izbirnim ročajem 3DeVOK Airgo
Mere in masa
215 × 73 × 53 mm; 640 g
Povezava in napajanje
USB 3.0; DC 12 V, 5,0 A
Izvozni formati
OBJ, STL, PLY, ASC, MK2, TXT, EPJ, APJ, SPJ, MAP, SK
Priporočeni računalnik
Windows 10/11, 64-bit; Intel i7-13650HX ali zmogljivejši; najmanj 32 GB RAM; NVIDIA RTX 3060 ali zmogljivejša z najmanj 6 GB grafičnega pomnilnika

* Navedena natančnost velja za proizvajalčeve preskusne pogoje. Največja hitrost in najmanjši razmik točk sta vezana na različne načine ter nastavitve.

12 / POVEZANA OPREMA

Naslednji korak v procesu.

3D ING / POGOVOR O VAŠEM PROJEKTU

Pokažite nam nalogo.
Poiščimo ustrezno rešitev.

Kaj želite skenirati in kaj potrebujete kot rezultat?

Opišite predmet, njegovo velikost, material in namen uporabe podatkov. Skupaj lahko razjasnimo izhodišča za izbiro opreme.
