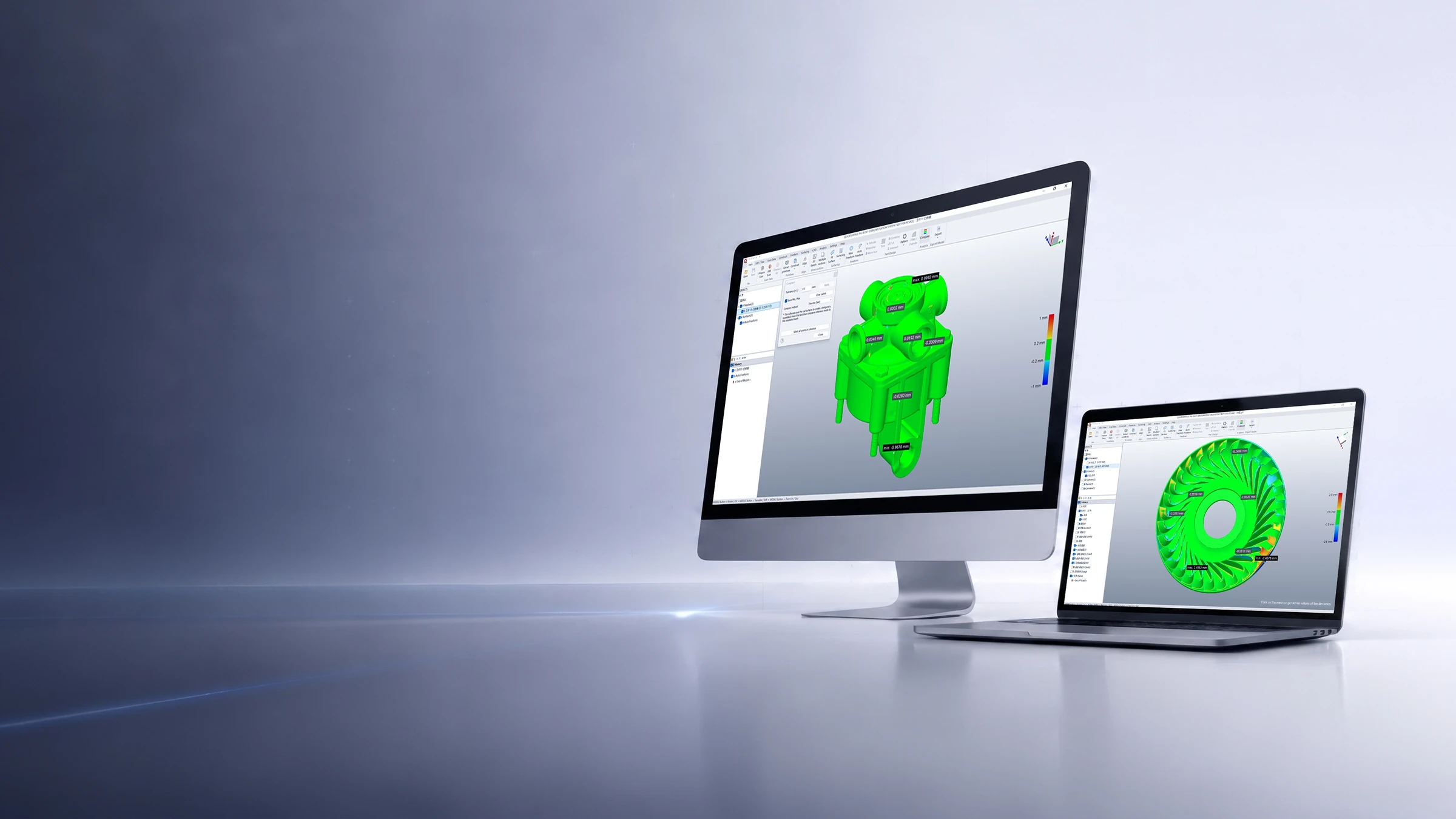

QUICKSURFACE na zaslonih računalnika s 3D-modeli in barvno analizo odstopanj
QUICKSURFACE

01 / PREGLED

Sken je začetek. CAD je naslednji korak.

Spremenite izmerjeno geometrijo v model, s katerim lahko konstruirate. QUICKSURFACE povezuje uvoz skenov, rekonstrukcijo površin in nadzor odstopanj v samostojnem okolju za obratni inženiring.

Scan → CAD

od zajema do konstrukcije

Samostojna programska rešitev.
Površine + telesa

rekonstrukcija geometrije

Geometrijske značilnosti in proste oblike.
Odstopanja

nadzor med modeliranjem

Primerjava modela z referenčnim skenom.

02 / 01 / UVOZ

Začnite z resničnim predmetom.

Uvozite mrežo STL, OBJ ali PLY oziroma oblak točk PTX. Sken postane prostorska referenca za konstrukcijo novega CAD-modela.

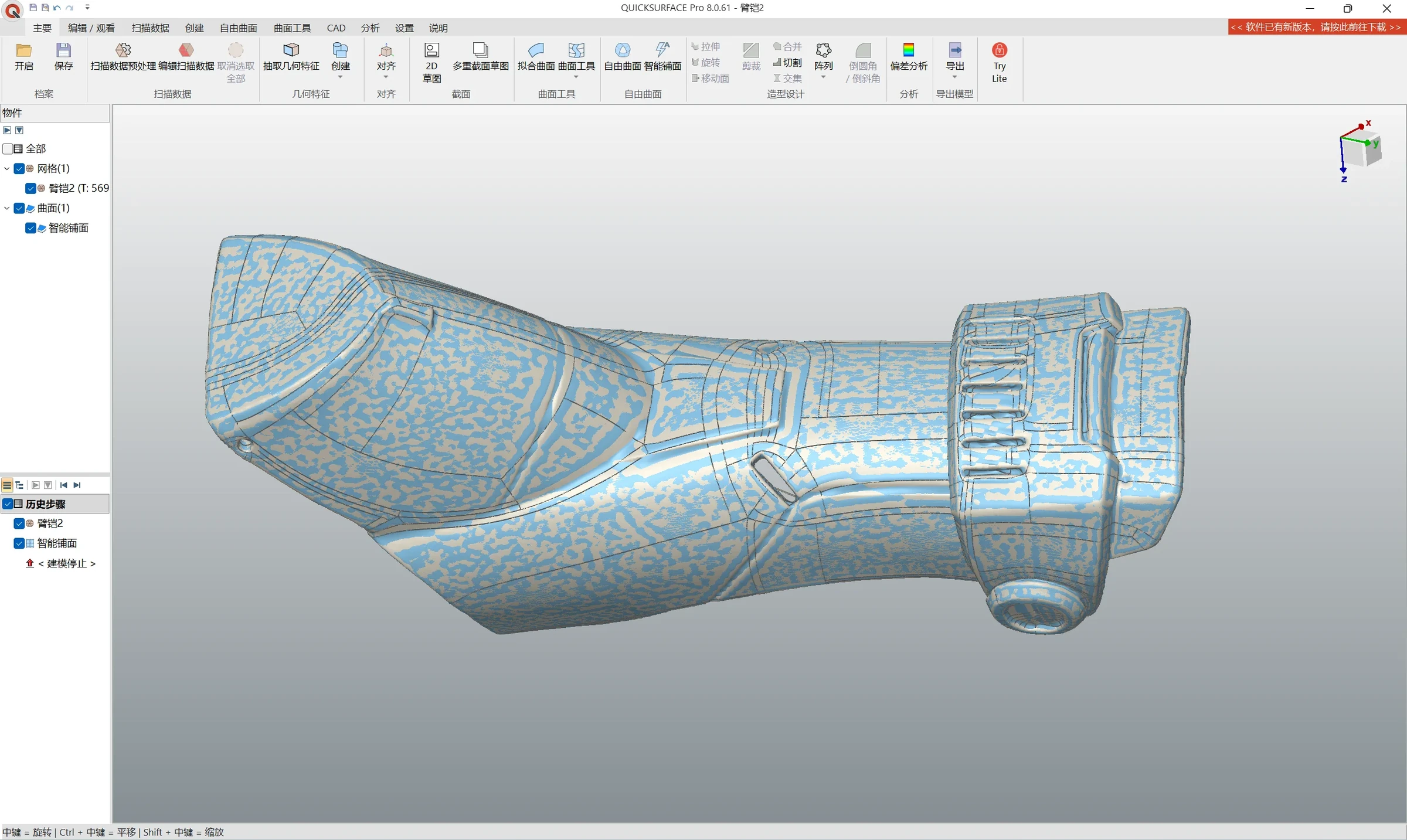

Skenirana trikotniška mreža mehanskega dela v programu QUICKSURFACE

03 / 02 / PORAVNAVA

Postavite geometrijo na svoje mesto.

Prepoznajte ravnine, valje in druge geometrijske značilnosti ter določite koordinatni sistem. Pravilno orientiran sken olajša nadaljnje prereze in modeliranje.

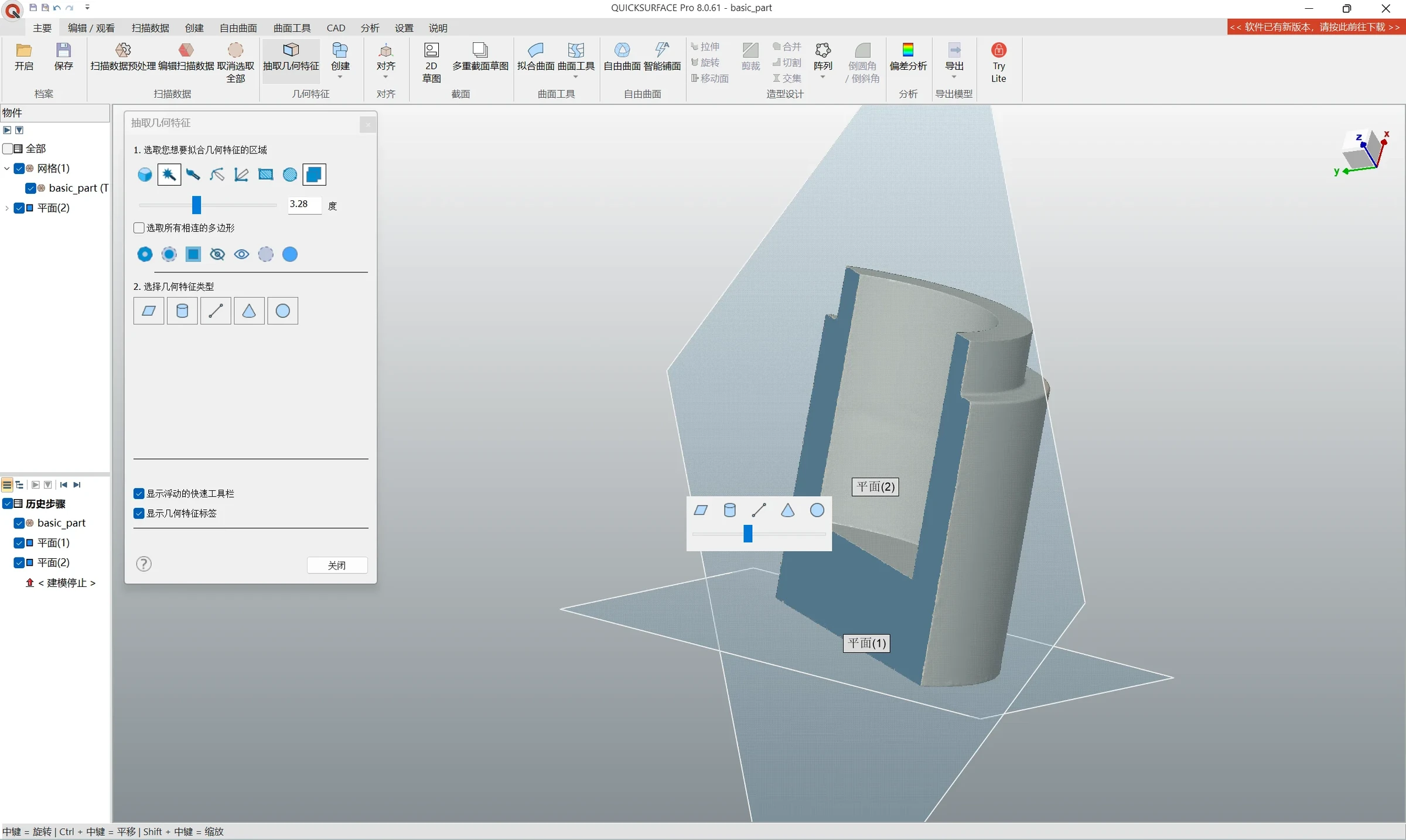

Poravnava skeniranega dela s koordinatnimi ravninami v QUICKSURFACE

04 / 03 / PREREZI

Od mreže do konstrukcijske skice.

Izluščite prereze skenirane geometrije in jih uporabite kot reference za skice. Tako pripravite izhodišče za izvleke, vrtenine in nadaljnjo rekonstrukcijo.

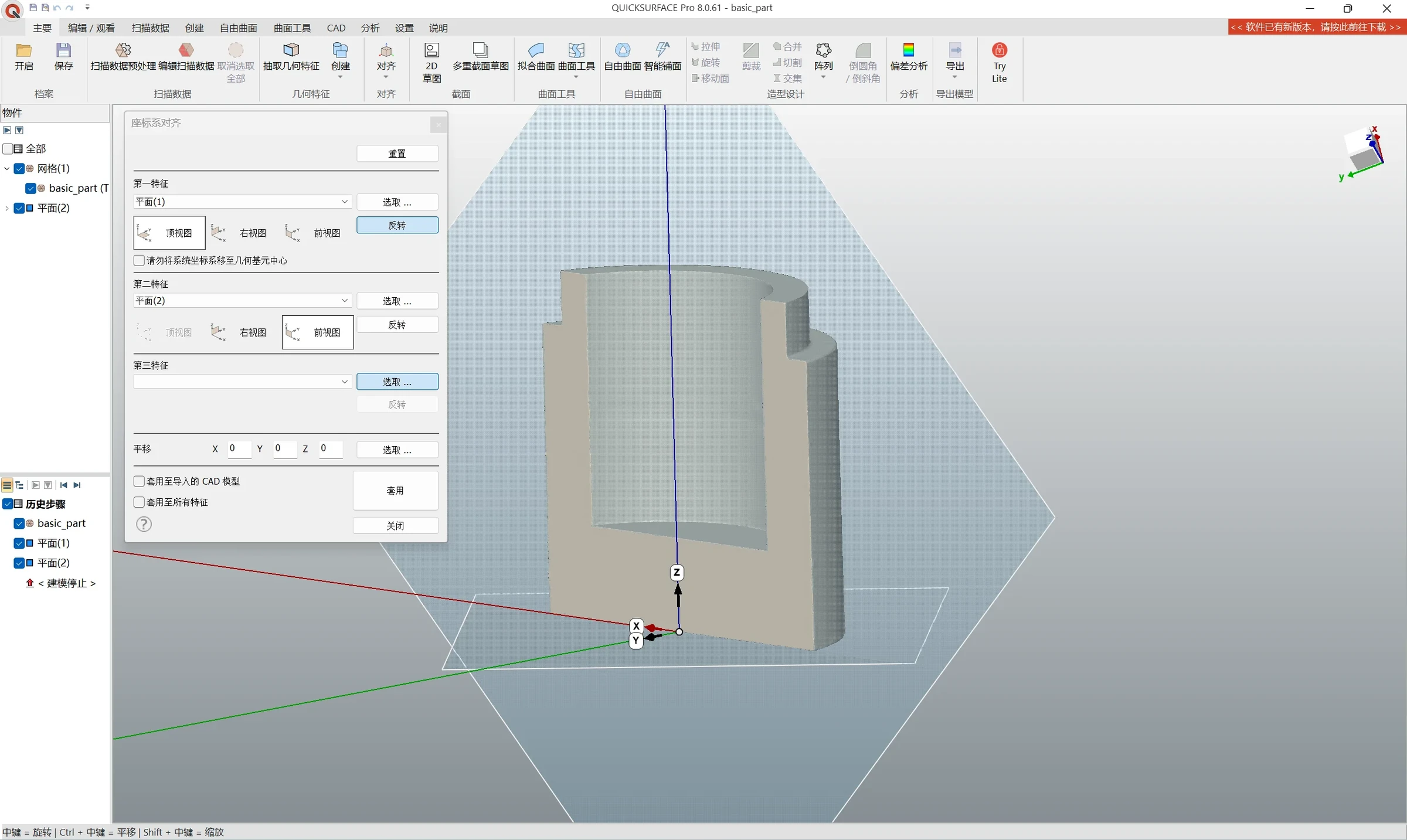

Prerez valjastega dela in priprava skice v QUICKSURFACE

05 / 04 / MODELIRANJE

Zgradite površine. Oblikujte telesa.

Na podlagi referenčnih podatkov rekonstruirajte površine in telesa. Parametrični potek omogoča vračanje k konstrukcijskim korakom ter prilagajanje modela.

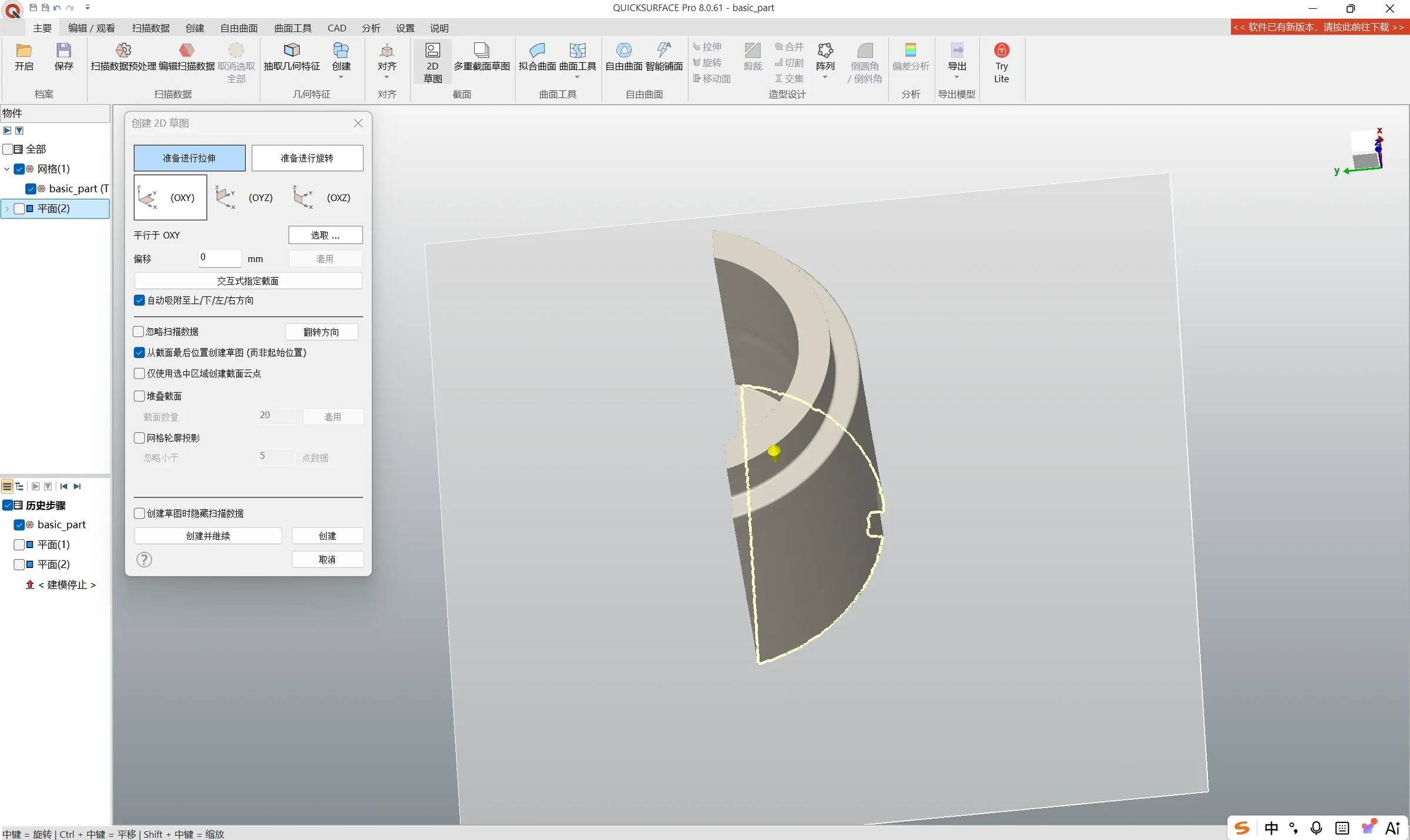

Konstrukcija površine in telesa na podlagi prereza v QUICKSURFACE

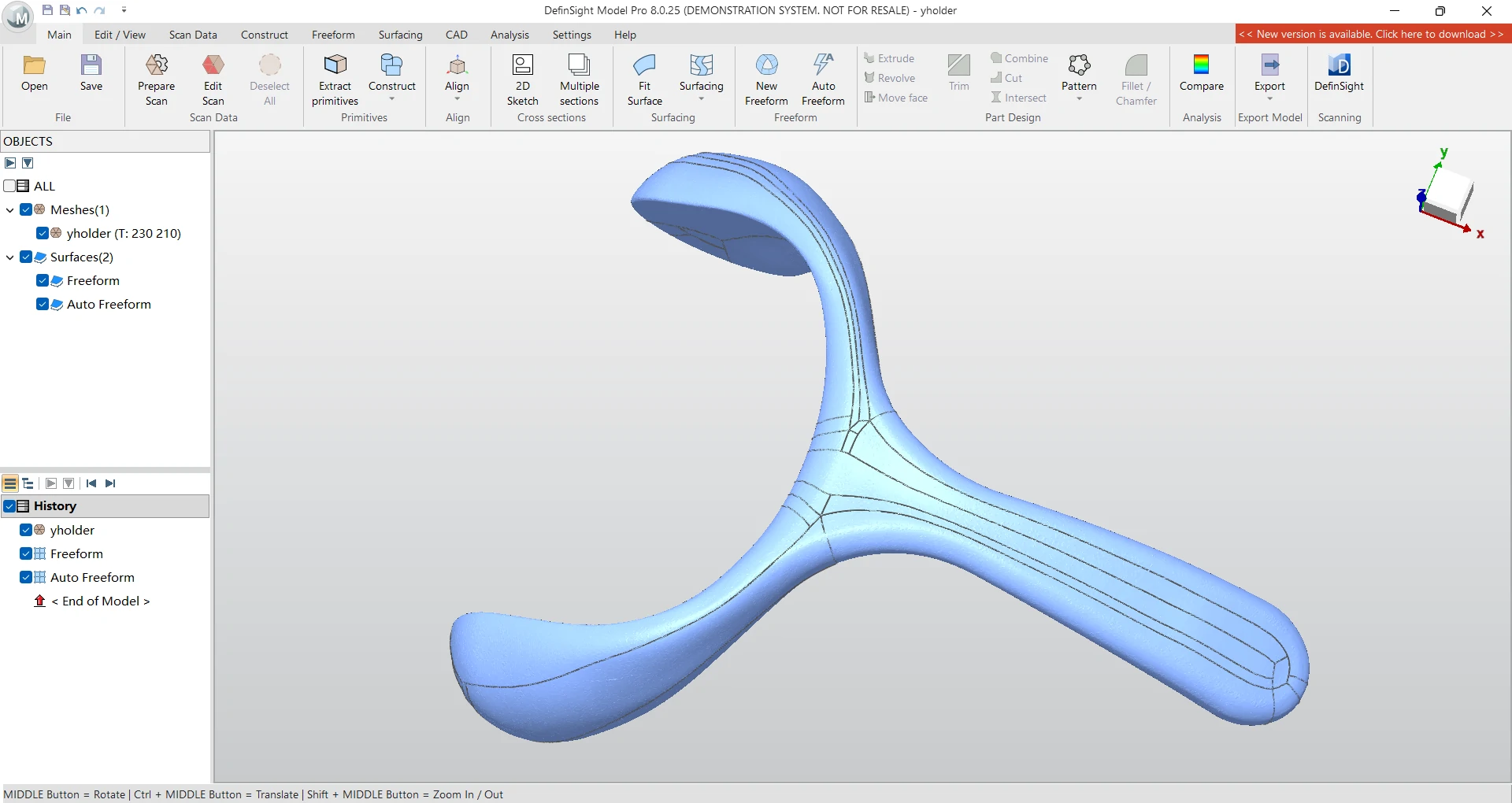

Rekonstruirana prosta oblika s tremi kraki v programu QUICKSURFACE

06 / 05 / PROSTE OBLIKE

Ujemite tudi organsko geometrijo.

Površinsko modeliranje uporabite pri oblikah, ki jih ne opišejo preprosti valji ali ravnine. Rekonstrukcijo prilagodite obliki izdelka in namenu nadaljnje uporabe.

07 / 06 / PREVERJANJE

Preverite rezultat na izvornih podatkih.

Barvna karta prikaže odstopanja rekonstruiranega modela od skena. Med modeliranjem spremljajte ujemanje in določite, kje so potrebni popravki.

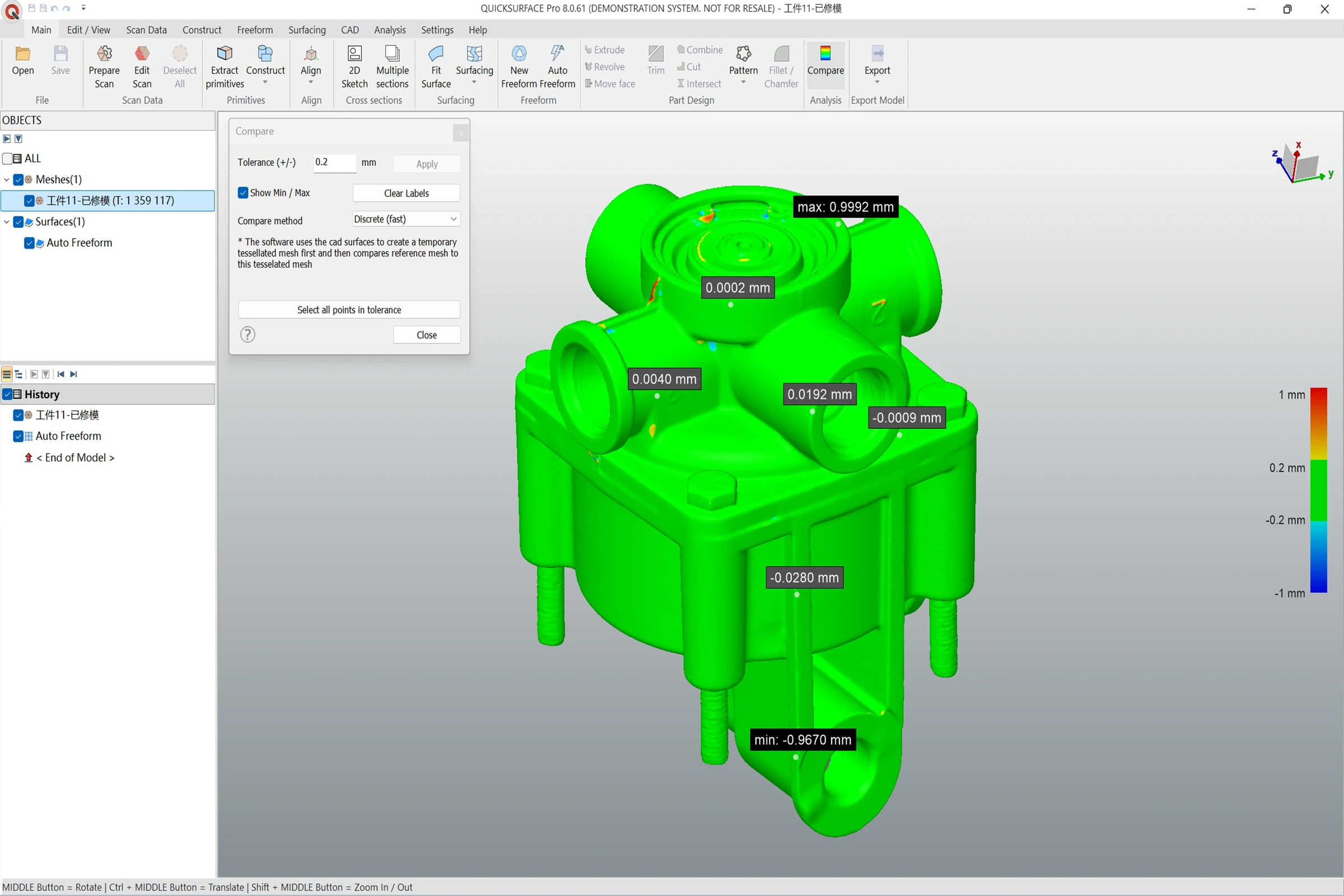

Barvna karta odstopanj in merilne oznake na CAD-modelu v QUICKSURFACE

PRIKAZ PROIZVAJALCA / YOUTUBE

QUICKSURFACE Overview

Oglejte si postopek in funkcije v uradni video predstavitvi.

Odpri video na YouTubu

08 / OD NALOGE DO REZULTATA

01

Mehanski deli

Rekonstruirajte sestavne dele, za katere izvorni CAD ni na voljo.

02

Razvoj izdelkov

Uporabite obstoječo geometrijo kot izhodišče za spremembe in nove različice.

03

Proste oblike

Pripravite površine za nadaljnje industrijsko oblikovanje.

09 / TEHNIČNI PODATKI

Podrobnosti za odločitev.

Izbor ključnih parametrov. Pri izbiri upoštevajte velikost predmeta, zahtevano natančnost in pogoje dela.

Izvedba
Samostojna programska oprema
Namen
Obratni inženiring in rekonstrukcija CAD
Vhodne mreže
STL, OBJ, PLY
Vhodni oblaki točk
PTX
Poravnava
Prepoznavanje geometrijskih značilnosti in koordinatni sistem
Skiciranje
Prerezi in reference za 2D-skice
Modeliranje
Parametrične značilnosti, površine in telesa
Proste oblike
Površinsko modeliranje na podlagi mreže
Preverjanje
Analiza odstopanj modela glede na sken
Izvoz za CAD/CAM
STEP in IGES; razpoložljivost potrdimo za izbrano izdajo

Razpoložljivost funkcij in formatov je odvisna od izbrane izdaje. Ob pripravi ponudbe preverimo uporabljeno različico programa in vaš konstrukcijski potek.

10 / POVEZANA OPREMA

Naslednji korak v procesu.

3D ING / POGOVOR O VAŠEM PROJEKTU

Pokažite nam nalogo.
Poiščimo ustrezno rešitev.

Kaj želite skenirati in kaj potrebujete kot rezultat?

Opišite predmet, njegovo velikost, material in namen uporabe podatkov. Skupaj lahko razjasnimo izhodišča za izbiro opreme.
