QUICKSURFACE / PROGRAMSKA OPREMA ZA OBRATNI INŽENIRING

QUICKSURFACE for SOLIDWORKS

Od skena do CAD v okolju SOLIDWORKS.

QUICKSURFACE for SOLIDWORKS

01 / PREGLED

Od skena do CAD v okolju SOLIDWORKS.

Rekonstruirajte skenirane dele neposredno v svojem konstrukcijskem okolju. Dodatek QUICKSURFACE poveže mrežo, referenčno geometrijo, skice in analizo odstopanj z orodji SOLIDWORKS Desktop.

SOLIDWORKS

delo v znanem okolju

Dodatek za SOLIDWORKS Desktop 3D CAD.

Sken → skica

reference za konstrukcijo

Prerezi, ravnine in druge geometrijske značilnosti.

Barvna karta

preverjanje geometrije

Primerjava CAD-modela z izvirnim skenom.

02 / 01 / UVOZ

Pripeljite sken v SOLIDWORKS.

Uvozite skenirane podatke kot prostorsko referenco. Orodja za delo z mrežo pripravijo izhodišče za rekonstrukcijo mehanskega dela.

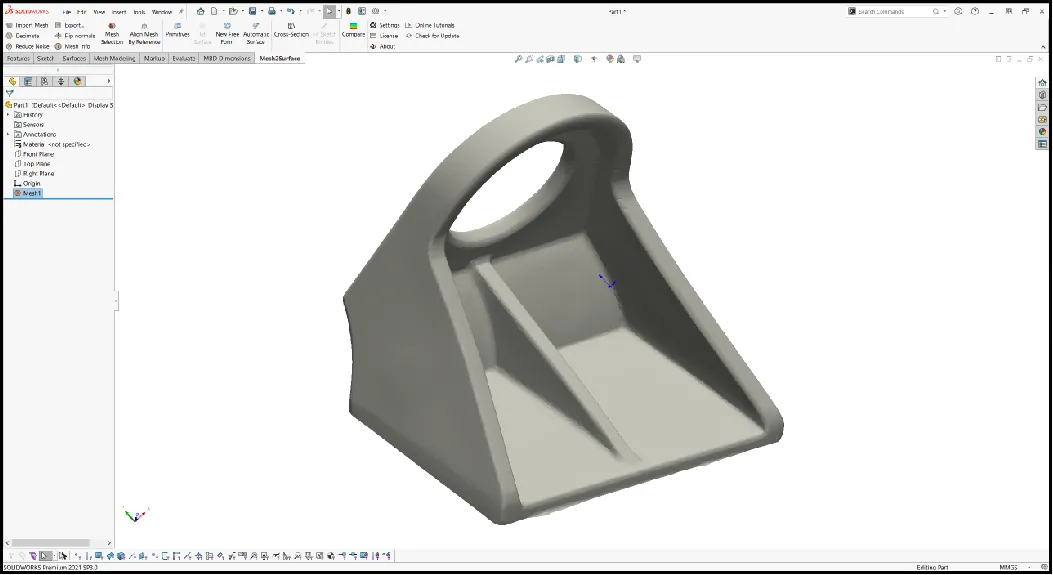

Uvoženi sken nosilca v okolju SOLIDWORKS

03 / 02 / REFERENCE

Določite ravnine in ključne značilnosti.

Iz skena izluščite referenčno geometrijo. Prepoznane ravnine, valje in druge značilnosti uporabite pri poravnavi ter poznejši konstrukciji.

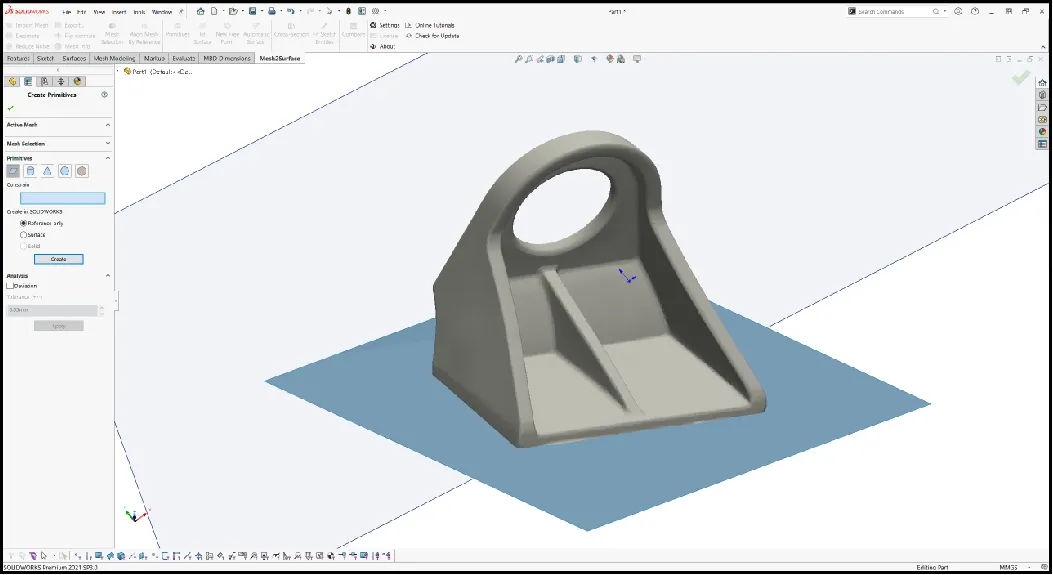

Referenčna ravnina na skeniranem nosilcu v SOLIDWORKS

04 / 03 / SKICIRANJE

Obliko pretvorite v uporabne prereze.

Pripravite prečne prereze in skice za izvleke ali vrtenine. S tem povežete izmerjeno obliko s konstrukcijskim postopkom.

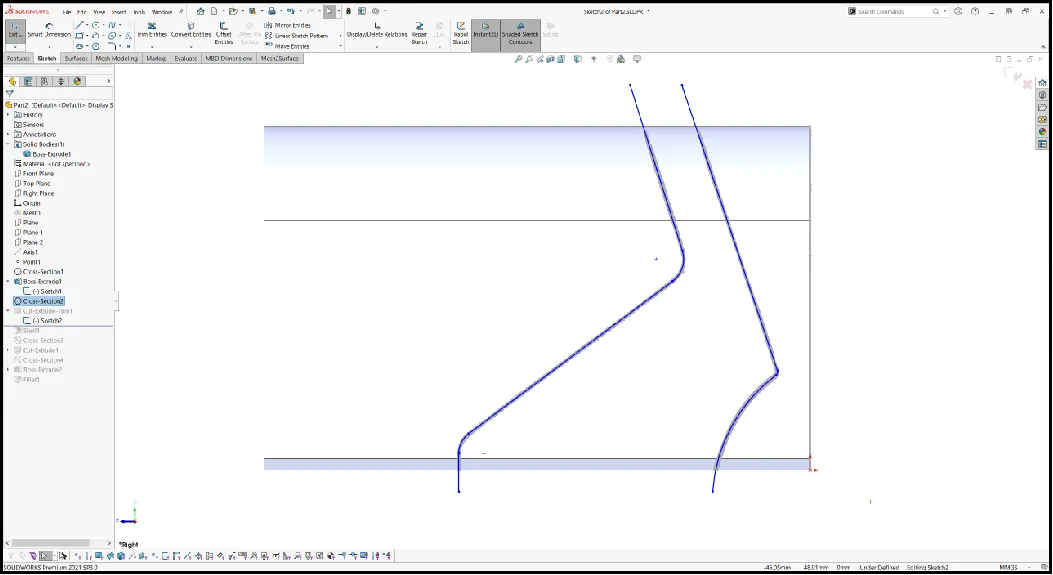

Prerez skeniranega dela in skica za konstrukcijo v SOLIDWORKS

05 / 04 / KONSTRUKCIJA

Nadaljujte z orodji, ki jih poznate.

Izdelajte površine ali telesa s konstrukcijskimi funkcijami SOLIDWORKS. Referenčni sken ostane osnova za preverjanje rekonstruirane oblike.

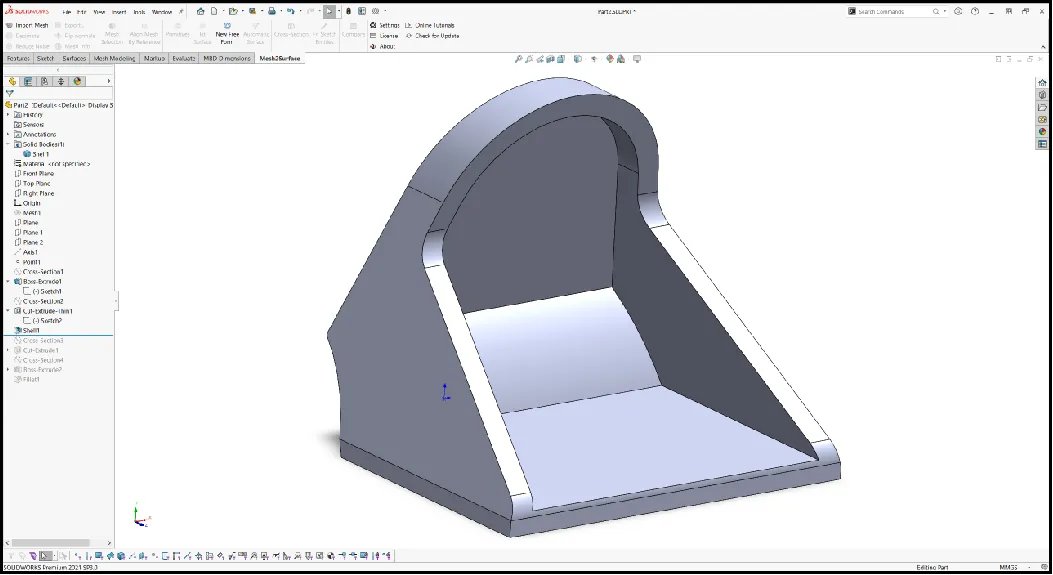

Konstruiran CAD-model nosilca v programu SOLIDWORKS

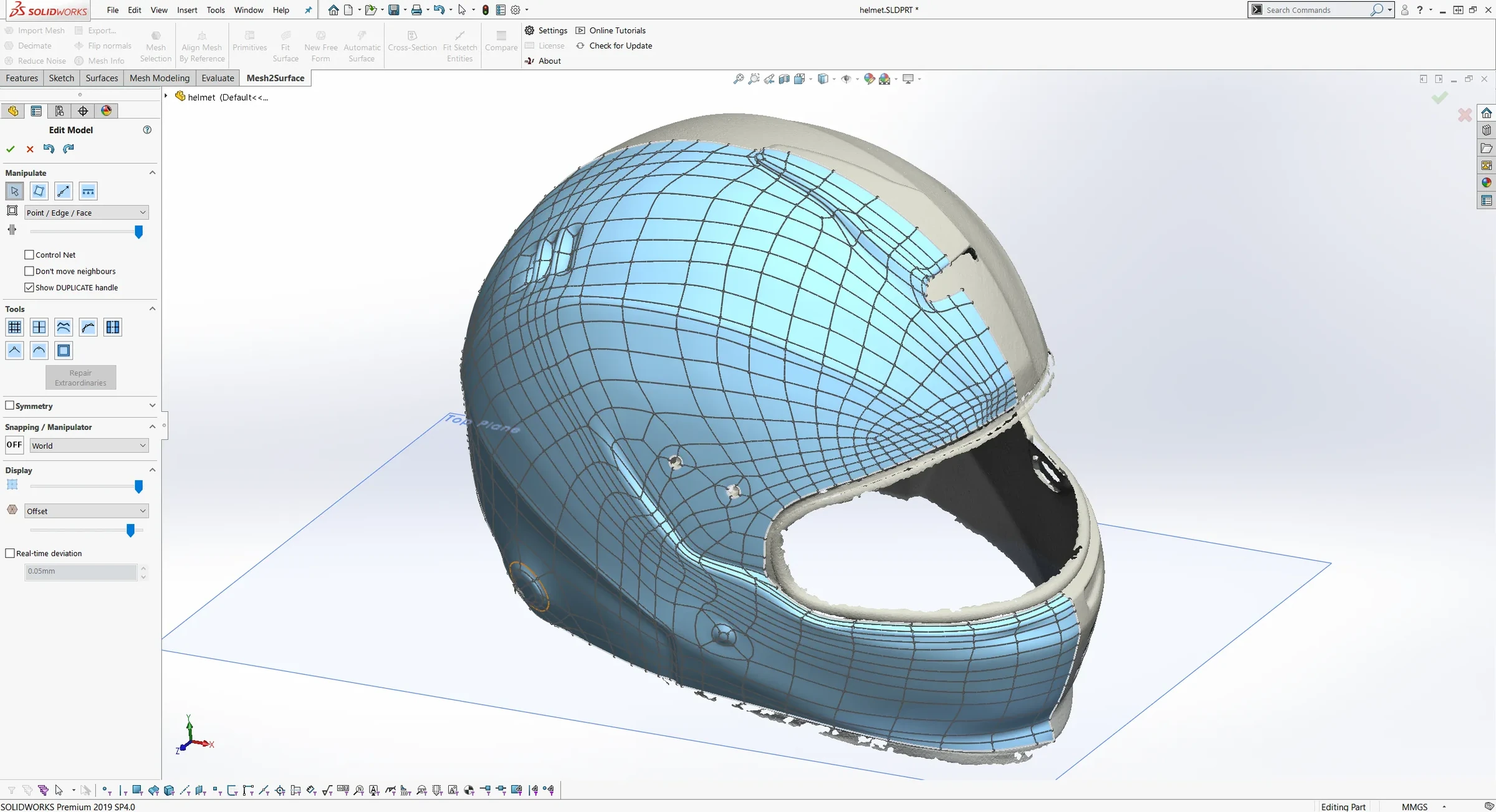

Površinska rekonstrukcija čelade z mrežo krivulj v SOLIDWORKS

06 / 05 / PROSTE POVRŠINE

Rekonstruirajte kompleksne oblike.

Pri prostih in organskih oblikah uporabite prilagajanje površin. Obliko rekonstruirajte po skenirani mreži ter jo vključite v nadaljnji konstrukcijski potek.

07 / 06 / KONTROLA

Naj bo ujemanje vidno.

Primerjajte površinski ali volumenski CAD-model z referenčnim skenom. Barvna karta pomaga prepoznati območja, kjer model odstopa od izmerjenega dela.

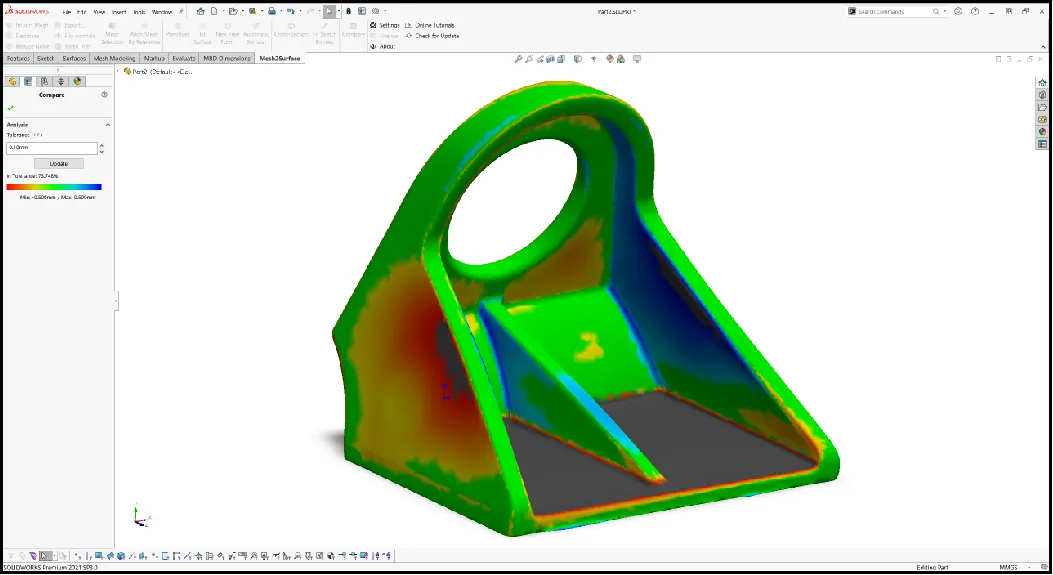

Zeleno-rdeča barvna karta odstopanj rekonstruiranega nosilca

PRIKAZ PROIZVAJALCA / YOUTUBE

Mesh2Surface for SOLIDWORKS — Overview

Oglejte si postopek in funkcije v uradni video predstavitvi.

Odpri video na YouTubu

08 / OD NALOGE DO REZULTATA

Mehansko konstruiranje

Obnovite manjkajočo CAD-geometrijo obstoječega sestavnega dela.

Avtomobilske komponente

Rekonstruirajte obliko za nadaljnje prilagajanje in konstrukcijo.

Industrijsko oblikovanje

Povežite proste površine s konstrukcijskim modelom.

09 / TEHNIČNI PODATKI

Podrobnosti za odločitev.

Izbor ključnih parametrov. Pri izbiri upoštevajte velikost predmeta, zahtevano natančnost in pogoje dela.

Izvedba: Dodatek za SOLIDWORKS Desktop 3D CAD
Namen: Obratni inženiring neposredno v SOLIDWORKS
Vhodni formati: STL, OBJ, PLY in PTX
Referenčna geometrija: Ravnine, valji, stožci, krogle in ravnina simetrije
Poravnava: V koordinatni sistem, glede na CAD ali druge skene
Skiciranje: Vzporedni, rotacijski in obrisni prerezi
Površine: Prilagajanje, proste oblike in samodejno površinsko modeliranje
Preverjanje: Analiza odstopanj z barvno karto
Zahtevano okolje: Nameščen in licenciran SOLIDWORKS Desktop
Združljivost: Različico dodatka uskladimo z uporabljeno različico SOLIDWORKS

Razpoložljivost funkcij in formatov je odvisna od izbrane izdaje. Ob pripravi ponudbe preverimo uporabljeno različico programa in vaš konstrukcijski potek.

Starejša brošura Mesh2Surface for SOLIDWORKS (PDF, EN)Arhivsko gradivo · 2023 · 4 strani · 15,3 MB ↗

Program se je prej imenoval Mesh2Surface for SOLIDWORKS. Brošura je starejša, zato vsi podatki v njej morda ne veljajo za trenutno različico.
