01 / PREGLED

Od velikih kosov do najfinejših podrobnosti.

Vsestranski brezžični skener z modrimi in infrardečimi laserji ter vgrajeno fotogrametrijo. En sistem za zajem velikih površin, drobnih detajlov, robov in težko dostopnih geometrij.

8,29 mio

meritev na sekundo

Največja navedena hitrost merjenja.
0,010 mm

ločljivost

Najboljša navedena ločljivost v ustreznem načinu.
0,020 mm

natančnost

Po merilnih pogojih proizvajalca; ni enako volumski natančnosti.

02 / HITROST

Več geometrije v enem prehodu.

108 modrih laserskih linij v križnem vzorcu pospeši zajem. Sistem dosega do 180 sličic na sekundo.

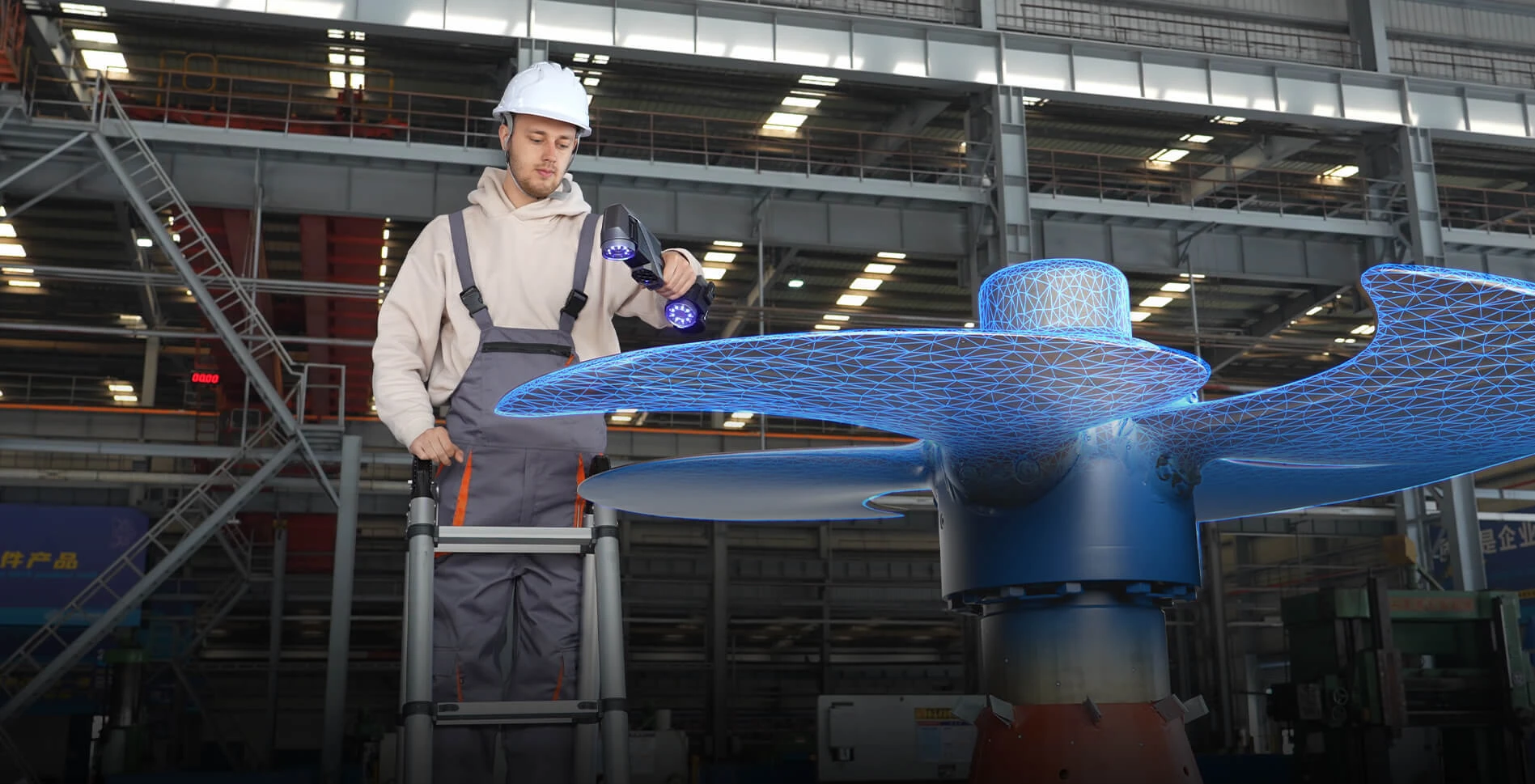

KSCAN-E pri skeniranju velikega industrijskega obdelovanca

03 / PODROBNOSTI

Ohranite drobne značilnosti.

Vzporedne modre linije so namenjene finim detajlom, kot so zobje in ozke reže. Sprotno mreženje pomaga spremljati zajem.

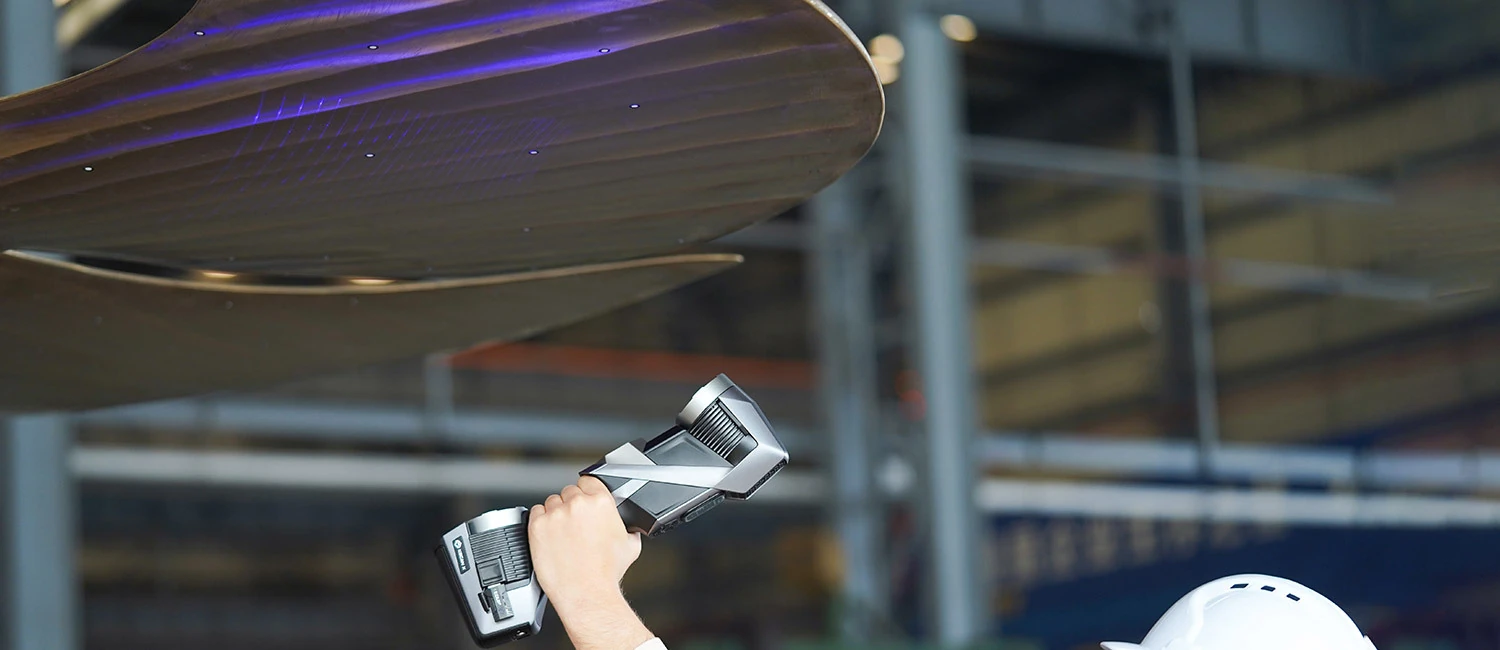

KSCAN-E: prikaz zajema finih detajlov

04 / ROBOVI IN ODPRTINE

Preverite kritične prehode.

Lasersko merjenje in prepoznavanje sivin podpirata pregled robov, odprtin in utorov na oblikovno zahtevnih delih.

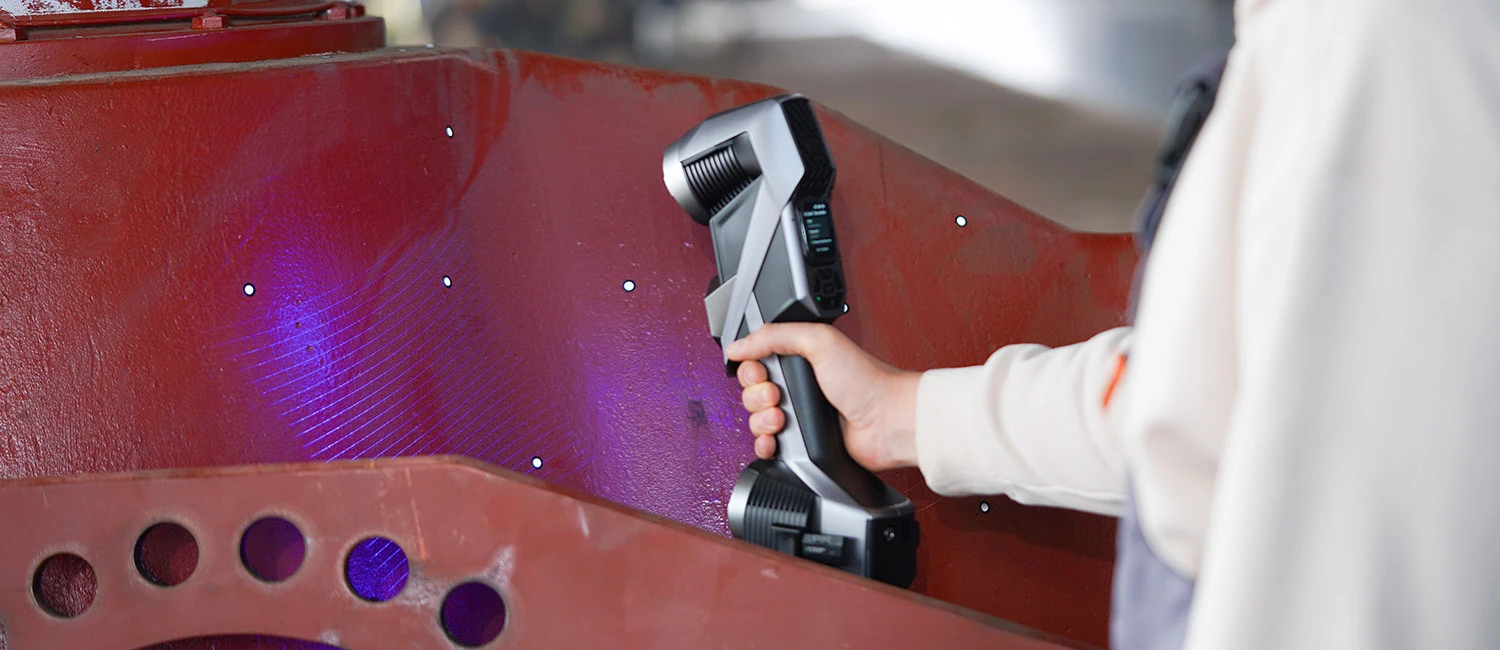

KSCAN-E: pregled robov in odprtin

05 / BREZŽIČNO DELO

Gibanje okoli kosa brez kabla.

Vgrajena obdelava podatkov, baterijsko napajanje in brezžični prenos omogočajo delo ob velikih konstrukcijah in na težje dostopnih mestih.

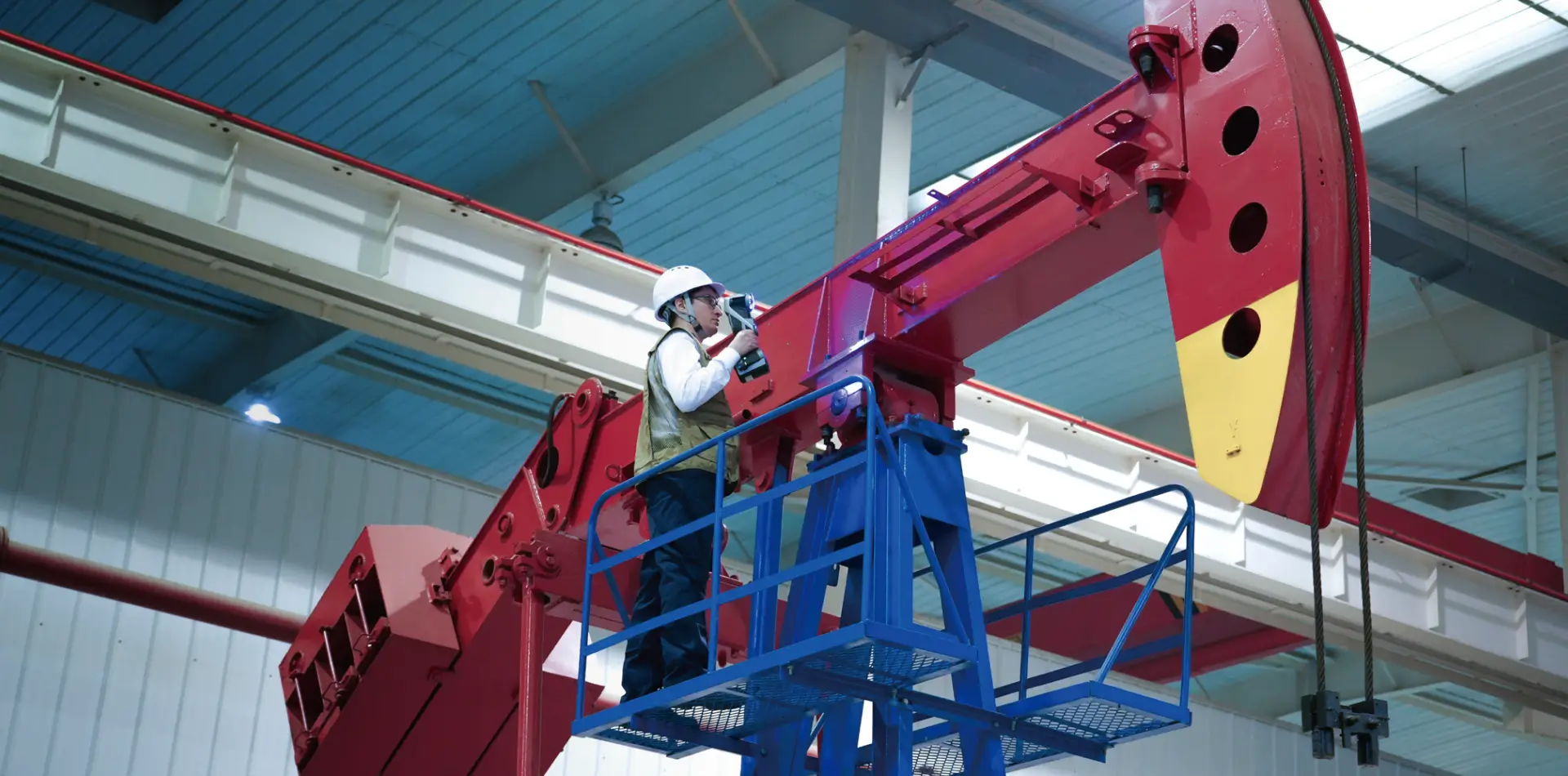

Brezžično skeniranje velike rdeče jeklene konstrukcije s KSCAN-E

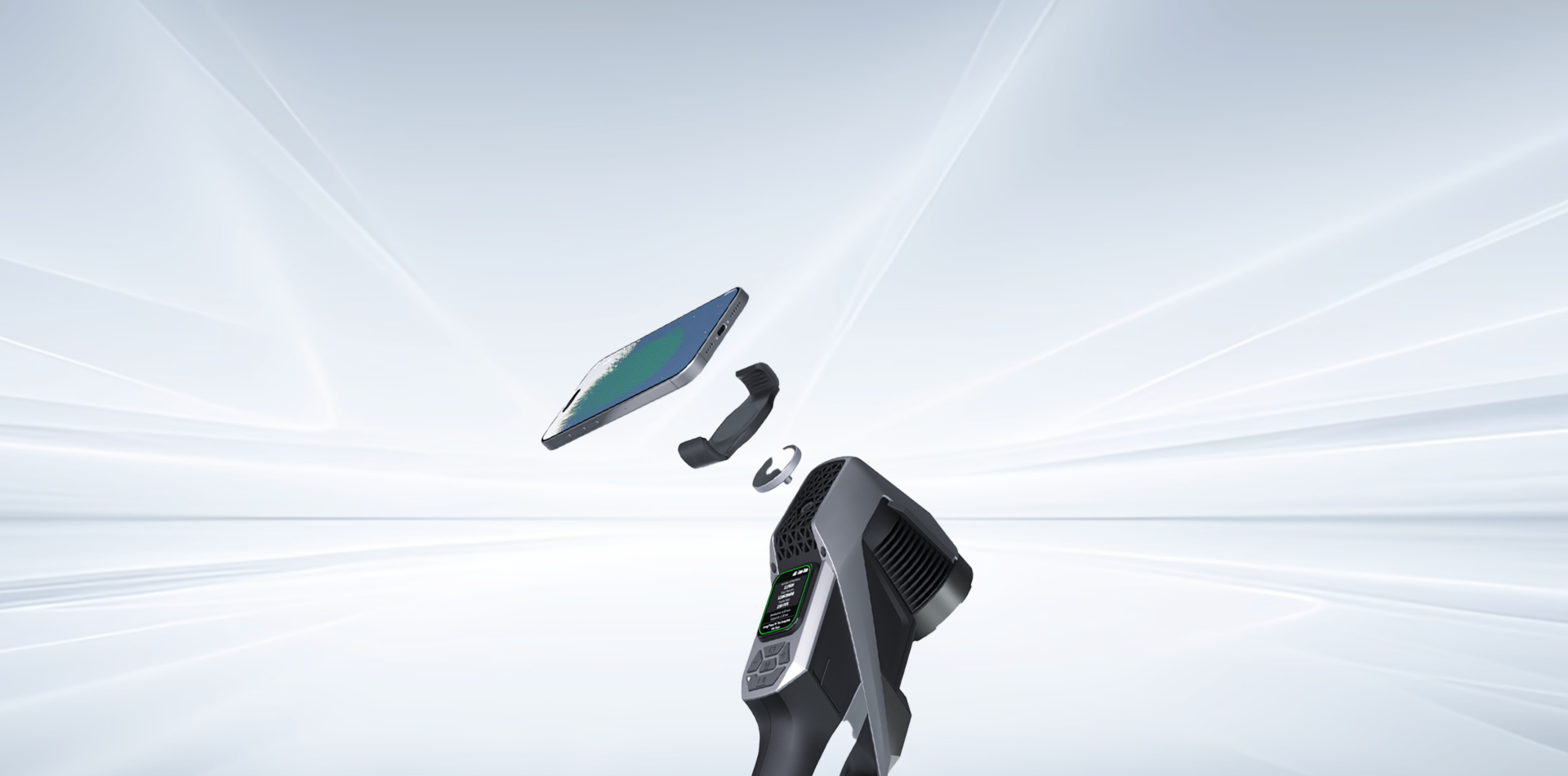

KSCAN-E z zaslonom in elementi za upravljanje

06 / UPRAVLJANJE

Nadzor na skenerju.

Zaslon na dotik, usmerjanje med meritvijo in nastavljivi gumb podpirajo delo pri merjencu.

07 / AVTOMATIZACIJA

Pot do ponovljivih pregledov.

KSCAN-E je mogoče vključiti v avtomatiziran sistem SCANOLOGY za serijske meritve. Konfiguracija se prilagodi procesu in kosu.

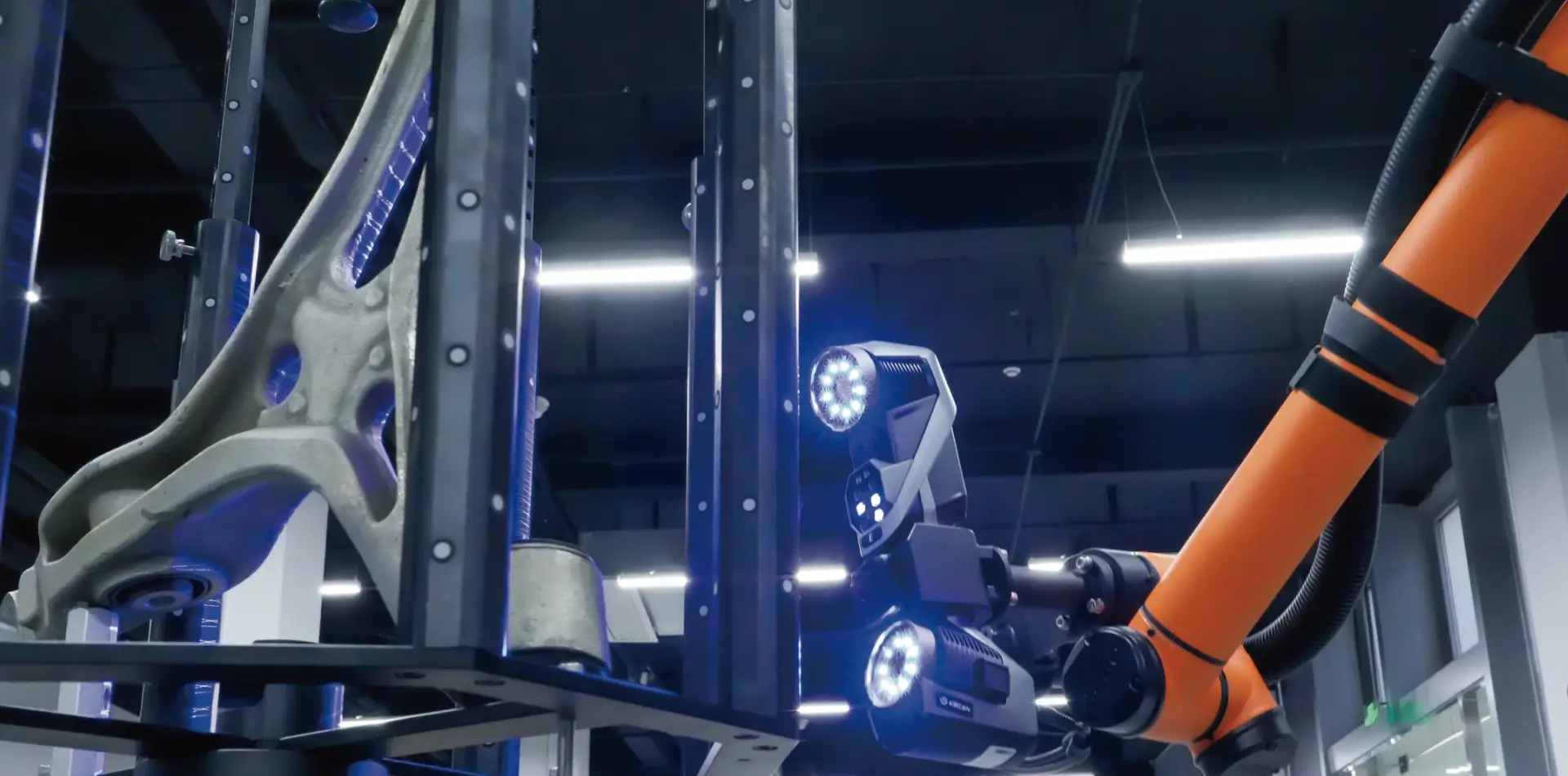

KSCAN-E v robotskem sistemu za avtomatizirane meritve

PRIKAZ PROIZVAJALCA / YOUTUBE

KSCAN-E — uradna video predstavitev

Oglejte si postopek in funkcije v uradni video predstavitvi.

Odpri video na YouTubu

08 / OD NALOGE DO REZULTATA

01

Razvoj izdelkov

Preverjanje geometrije prototipov in primerjava s konstrukcijskimi podatki.

02

Kontrola kakovosti

Pregled kompleksnih obdelovancev, robov in odprtin.

03

Veliki industrijski deli

Zajem širših površin z infrardečim načinom in podporo fotogrametrije.

09 / TEHNIČNI PODATKI

Podrobnosti za odločitev.

Izbor ključnih parametrov. Pri izbiri upoštevajte velikost predmeta, zahtevano natančnost in pogoje dela.

Hitri zajem
108 modrih laserskih linij; Quad Cross
Fini zajem
17 vzporednih modrih laserskih linij
Zajem velikih površin
38 infrardečih laserskih linij
Globoke odprtine
1 modra laserska linija
Natančnost
0,020 mm
Volumska natančnost — standardno
0,015 mm + 0,030 mm/m
Volumska natančnost — vgrajena fotogrametrija
0,015 mm + 0,015 mm/m z 800-mm referenčno letvijo
Volumska natančnost — MSCAN-L15
0,015 mm + 0,012 mm/m
Ločljivost
Do 0,010 mm
Hitrost merjenja
Do 8.290.000 meritev/s
Območje zajema
Do 1.440 × 1.000 mm
Mere
344 × 124 × 99 mm
Povezava
Wi-Fi 6; USB 3.0 Type-B
Izvoz
STL, OBJ, PLY, ASC, IGS, TXT, MK2

Zmogljivosti so odvisne od načina zajema in dodatne opreme. Izboljšani volumski vrednosti veljata z navedeno referenčno letvijo oziroma MSCAN-L15. Proizvajalec zmogljivosti vrednoti po ISO 10360-13, VDI/VDE 2634-3 in JJF 1951.
