SCANOLOGY / KOMPAKTNI ROČNI 3D SKENER

SIMSCAN-E

Natančen zajem v vaši dlani.

Video: SCANOLOGY · SIMSCAN-E
SIMSCAN-E

01 / PREGLED

Natančen zajem v vaši dlani.

Majhen brezžični skener za kompleksne kose in omejen prostor. Trije načini zajema povezujejo hitro skeniranje površin, fine detajle ter globoke in težje dostopne odprtine.

600 g

masa skenerja

Masa po tehnični tabeli proizvajalca.
81

modrih laserskih linij

63 za hiter zajem, 17 za fini zajem in 1 za globoke odprtine.
0,020 mm

natančnost

Najboljša navedena vrednost po merilnih pogojih proizvajalca.

02 / HITROST

Tekoč zajem kompleksnih površin.

Hitrost do 6,3 milijona meritev na sekundo in do 180 sličic na sekundo podpirata neprekinjeno skeniranje industrijskih kosov.

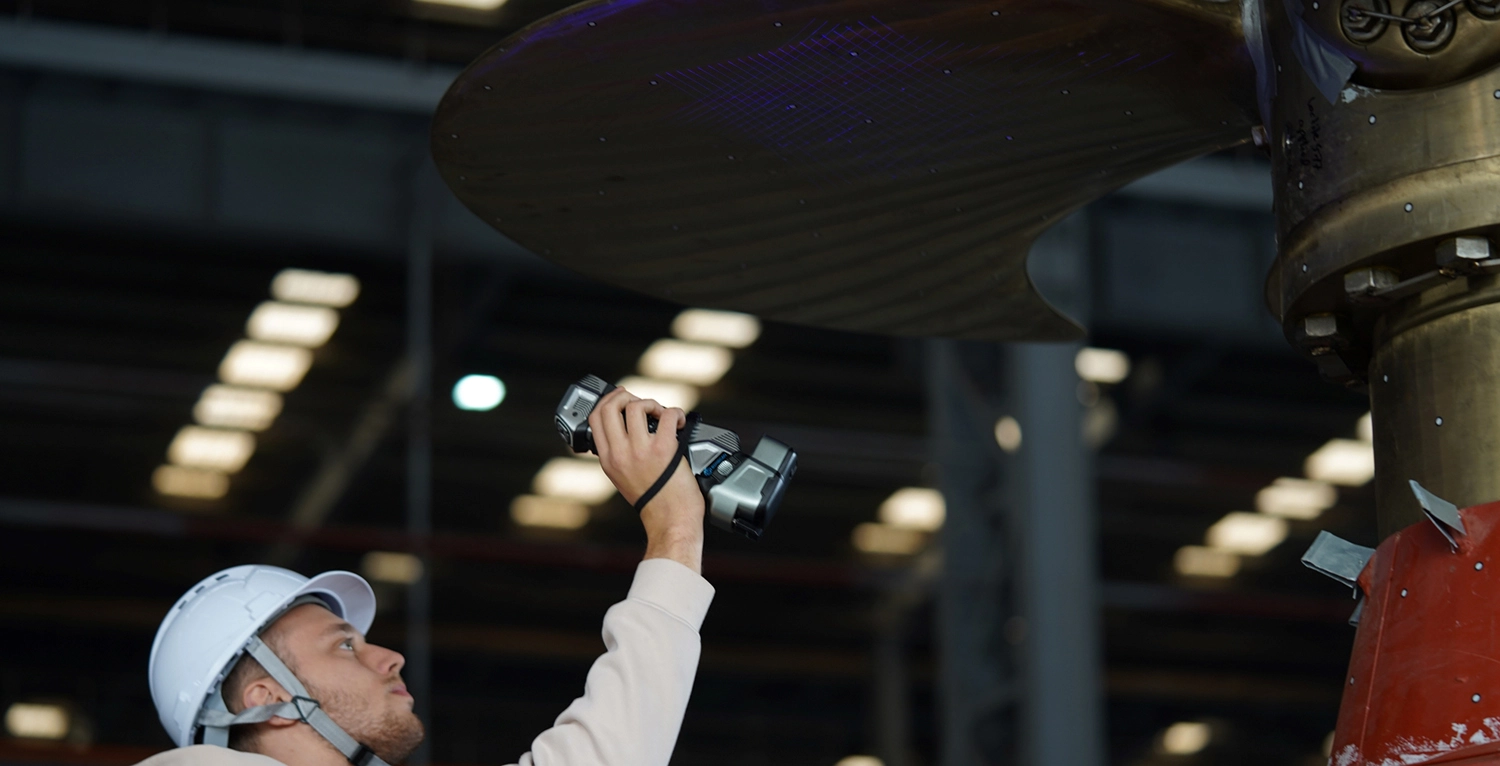

SIMSCAN-E pri hitrem skeniranju v proizvodnji

03 / FINI NAČIN

Zajemite majhne značilnosti.

17 vzporednih modrih linij omogoča zajem podrobnosti na zapletenih strukturah in oblikovanih površinah.

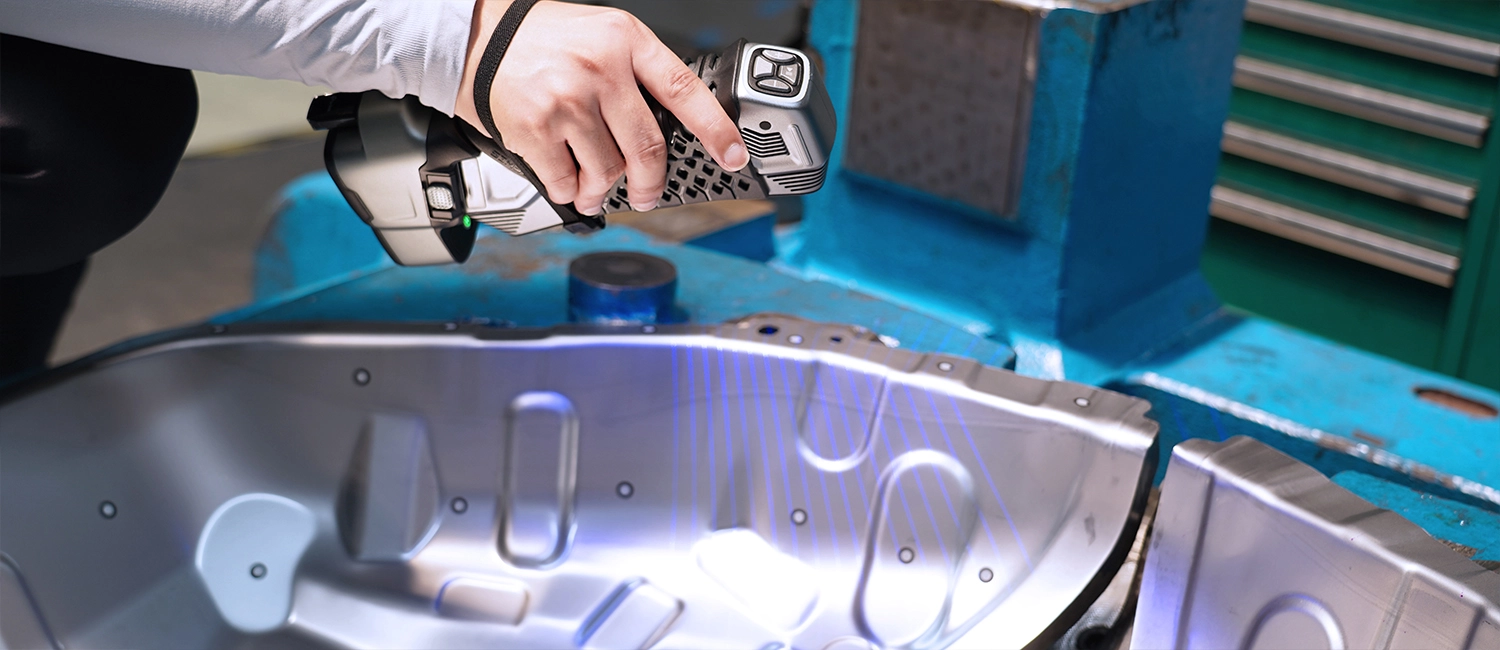

Fini zajem površine kovinskega kosa s SIMSCAN-E

04 / GLOBINSKI NAČIN

Dosezite težje dostopna mesta.

Posamezna laserska linija je namenjena globokim odprtinam, notranjim utorom in drugim geometrijam z omejenim dostopom.

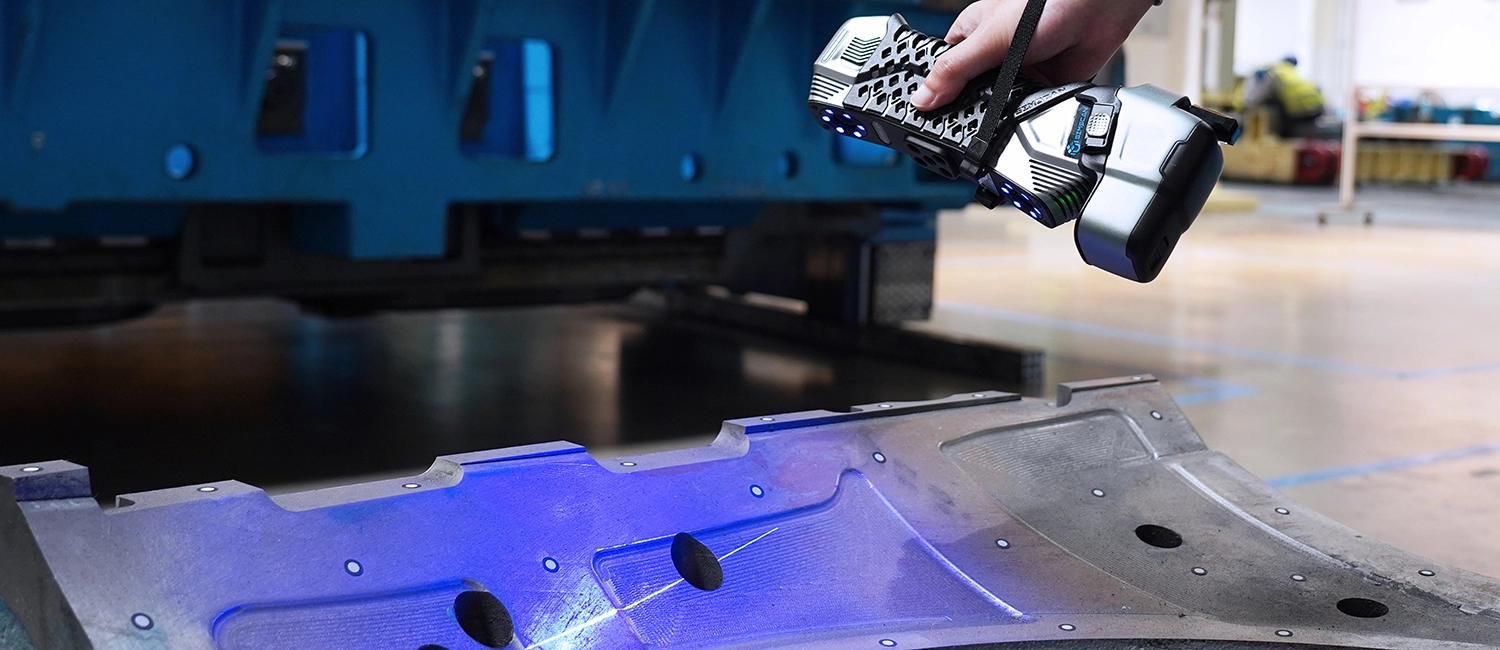

SIMSCAN-E pri merjenju globokih odprtin

05 / BREZŽIČNA MOBILNOST

Kompakten sistem. Svobodno gibanje.

Skener združuje kovinsko ohišje, vgrajeno obdelavo podatkov in brezžično povezavo. Majhne mere olajšajo delo z eno roko.

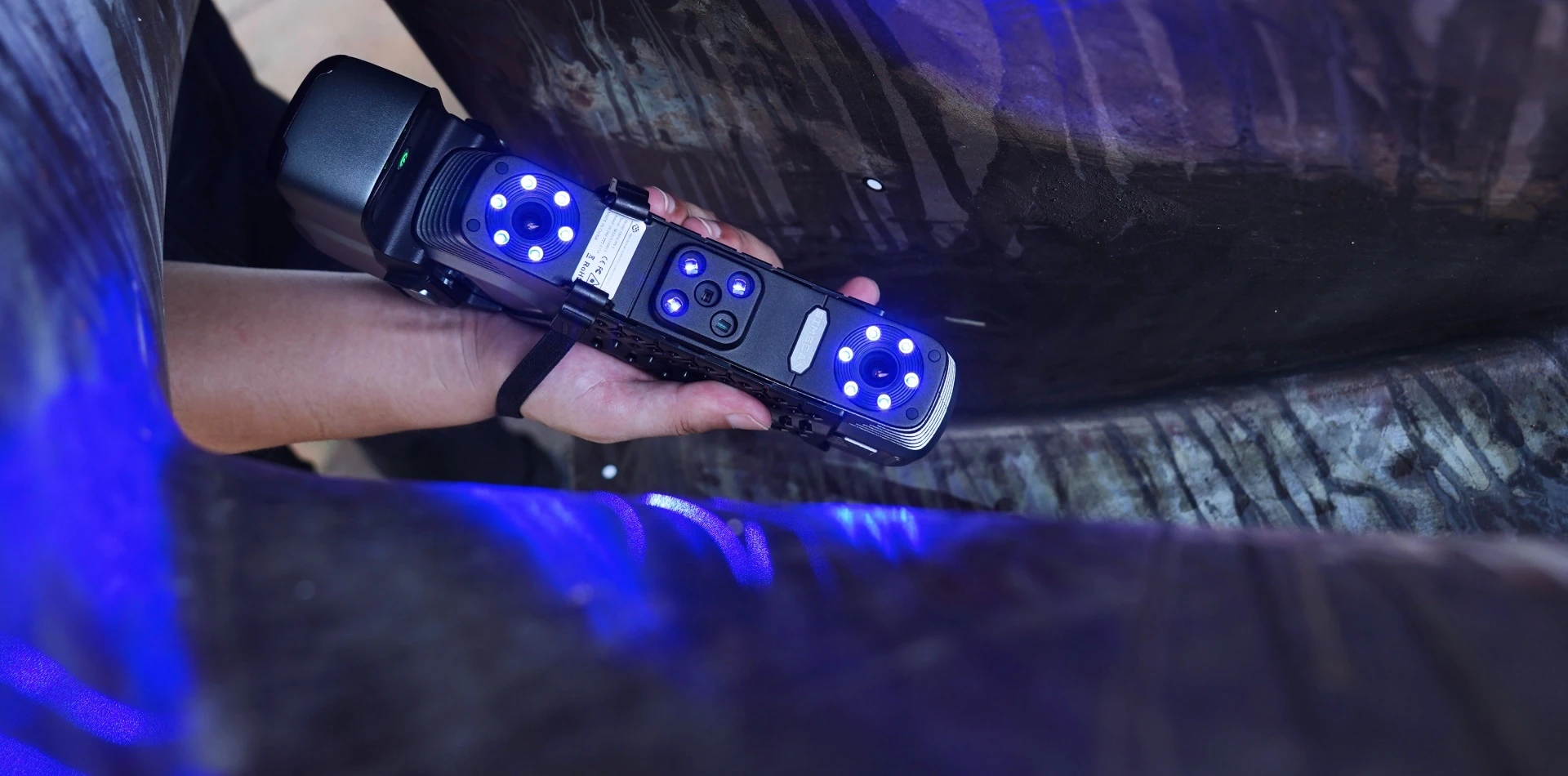

Kompaktni SIMSCAN-E pri skeniranju v omejenem prostoru

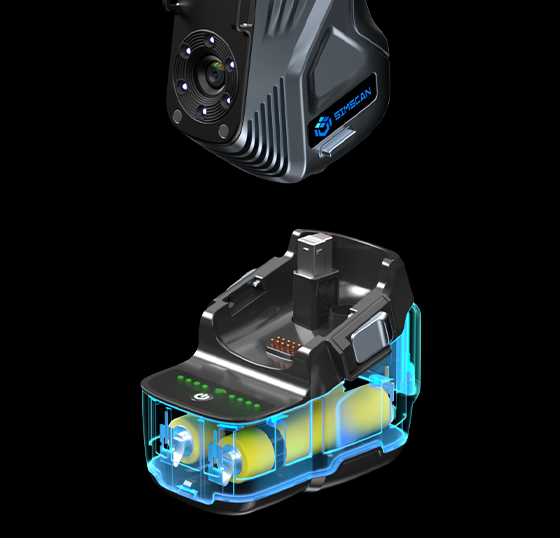

Prikaz baterijskega sklopa SIMSCAN-E

06 / NAPAJANJE

Menjava baterije med delom.

Dvojno baterijsko napajanje podpira zamenjavo brez prekinitve. Snemljiva polnilna osnova omogoča prilagoditev načina uporabe.

07 / INDUSTRIJSKI PODATKI

Podatki za nadaljnjo obdelavo.

Industrijske kamere in algoritmi zajema podpirajo dokumentiranje geometrije za razvoj, kontrolo in primerjavo s konstrukcijskimi podatki.

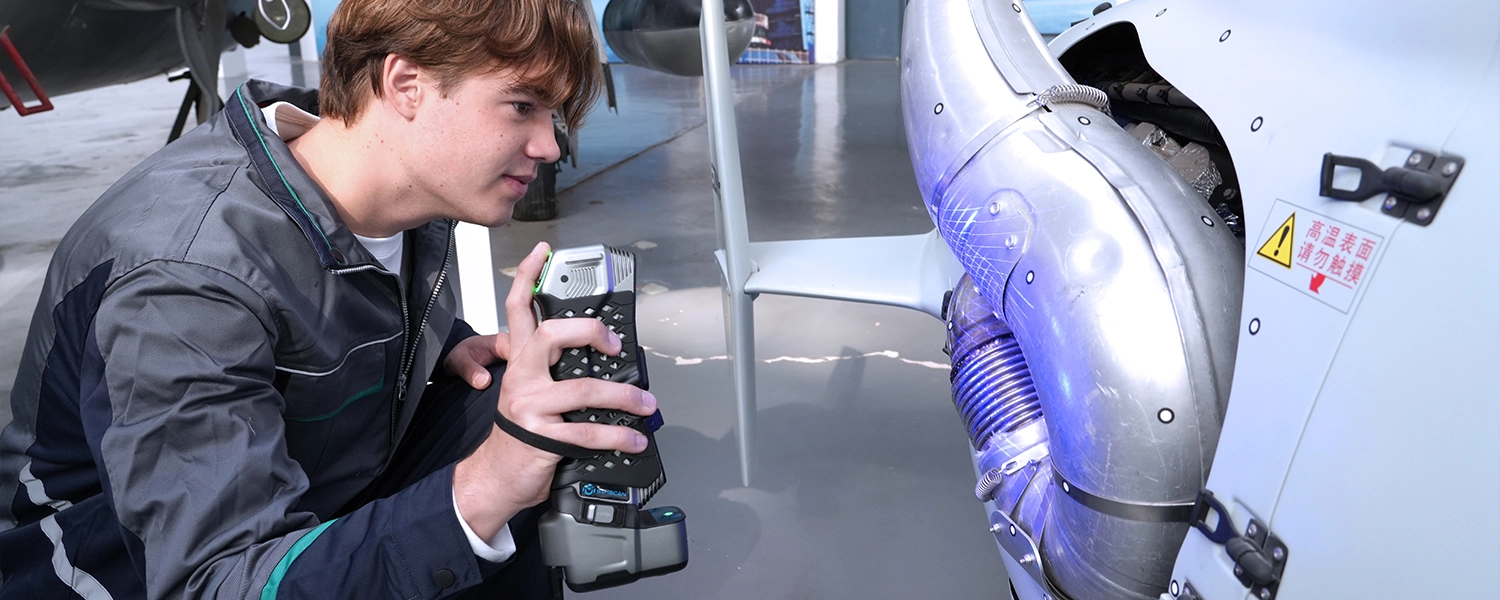

SIMSCAN-E med merjenjem oblikovane kovinske komponente

08 / DOSTOP

Poglejte v reže in kanale.

Zasnova kamer za kratke razdalje pomaga pri zajemu skritih površin. Manj manjkajočih delov olajša nadaljnjo analizo modela.

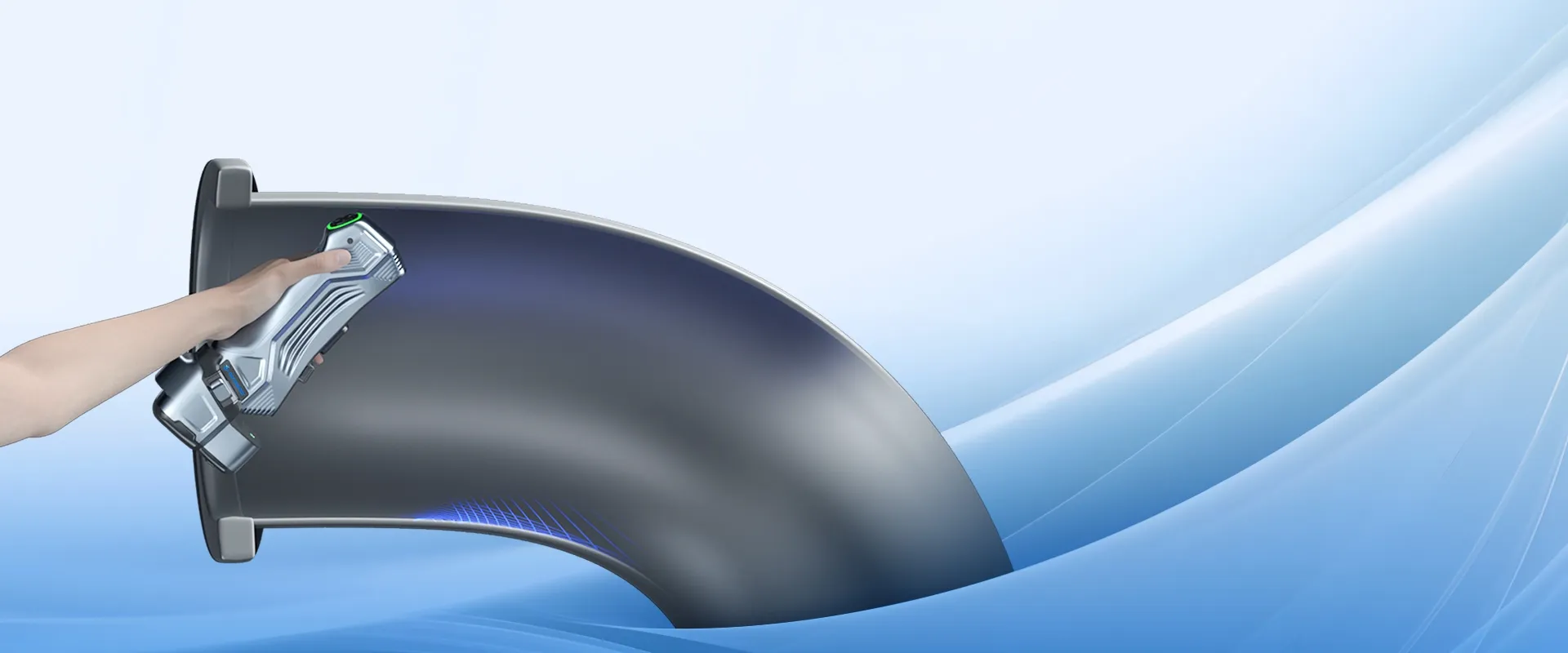

Prikaz skeniranja ozkega kanala s SIMSCAN-E

PRIKAZ PROIZVAJALCA / YOUTUBE

SIMSCAN-E — uradna video predstavitev

Oglejte si postopek in funkcije v uradni video predstavitvi.

Odpri video na YouTubu

09 / OD NALOGE DO REZULTATA

01

Kontrola orodij

Pregled geometrije orodij, oblikovanih površin in zahtevnih detajlov.

02

Avtomobilski deli

Brezžični zajem notranjih površin, armaturnih plošč in prešanih delov.

03

Obratni inženiring

Digitalizacija fizičnega kosa kot osnova za rekonstrukcijo modela.

DODATNI VIDEO PRIMERIBrezžična 3D-kontrola avtomobilske armaturne plošče · YouTube ↗

10 / TEHNIČNI PODATKI

Podrobnosti za odločitev.

Izbor ključnih parametrov. Pri izbiri upoštevajte velikost predmeta, zahtevano natančnost in pogoje dela.

Hitri zajem
63 modrih laserskih linij; Triple Cross
Fini zajem
17 vzporednih modrih laserskih linij
Globoke odprtine
1 modra laserska linija
Natančnost
Do 0,020 mm
Ločljivost
Do 0,020 mm
Volumska natančnost — standardno
0,015 mm + 0,035 mm/m
Volumska natančnost — z MSCAN-L15
0,015 mm + 0,012 mm/m
Hitrost merjenja
Do 6.300.000 meritev/s
Območje zajema
Do 700 × 600 mm
Mere in masa
203 × 80 × 44 mm; 600 g
Delovna razdalja
300 mm
Povezava
Wi-Fi 6; USB 3-B
Izvoz
STL, OBJ, PLY, ASC, IGS, TXT, MK2

Navedbe so povzete po tehnični tabeli SIMSCAN-E. Natančnost in volumska natančnost sta ovrednoteni po VDI/VDE 2634-3 in JJF 1951; najboljša volumska vrednost zahteva MSCAN-L15. Izbira načina in geometrija kosa vplivata na merilni postopek.
