SCANOLOGY / OPTIČNI 3D MERILNI SISTEM

TrackScan GO

Tri konfiguracije. En prenosni sistem.

Video: SCANOLOGY · TrackScan GO
TrackScan GO

01 / PREGLED

Tri konfiguracije. En prenosni sistem.

Brezžični sistem za meritve v proizvodnji in na terenu. Sledilnik in skener uporabljate skupaj ali samostojno; konfiguracijo prilagodite velikosti kosa in dostopu do površine.

3

merilne konfiguracije

Sledeno skeniranje, samostojni skener ali samostojni sledilnik.
3,5 m

razdalja sledenja

Različica GO-E; GO-C ima razdaljo sledenja 2,8 m.
860 g

masa skenerja

Brez baterije; masa sledilnika je 1.580 g brez baterije.

02 / MOBILNOST

Merilnica gre z vami.

Sistem se pospravi v en transportni kovček. Brezžično delo in možnost povezave z AirGO Pad olajšata meritve ob velikih kosih.

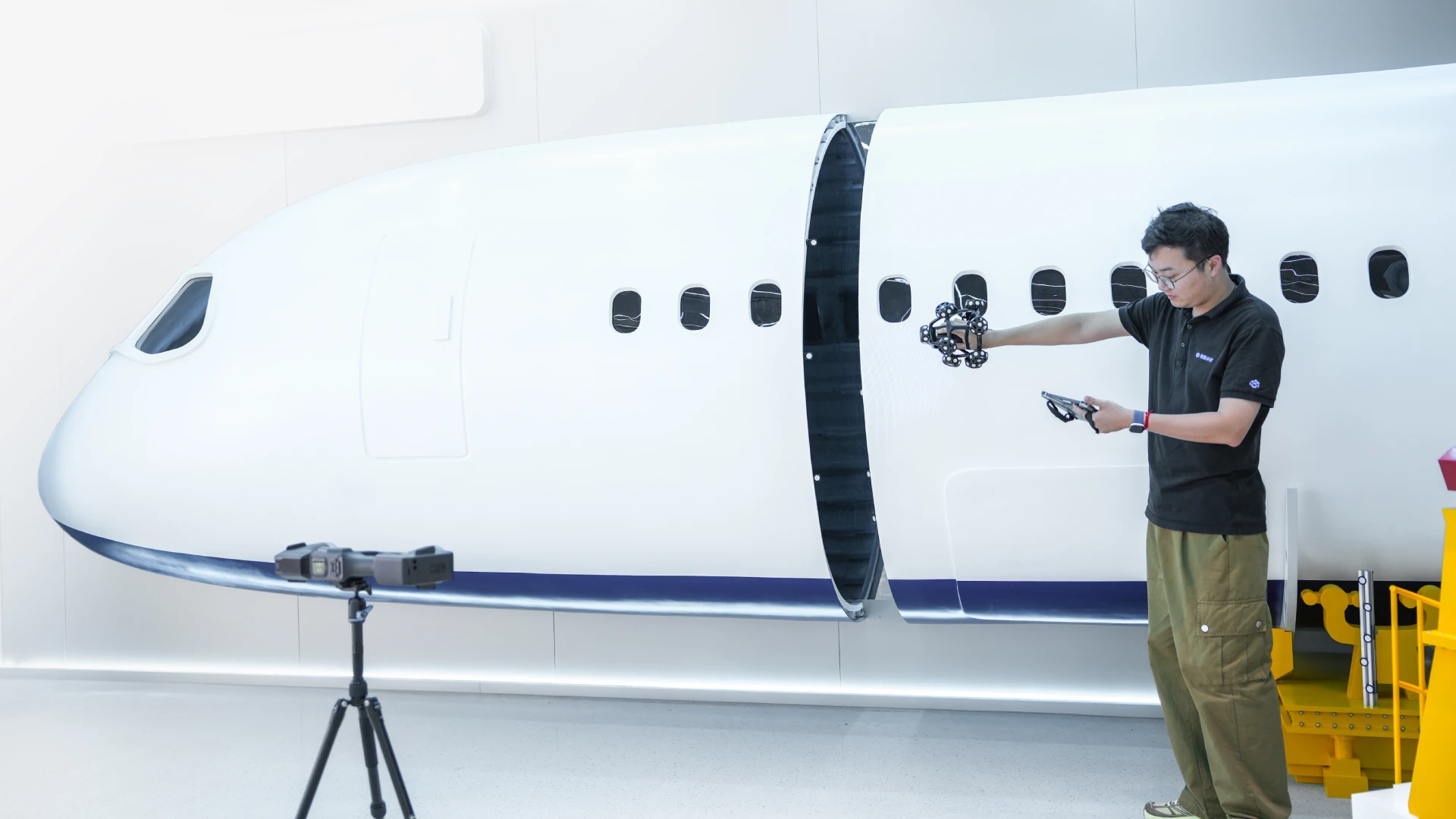

Brezžično skeniranje letalskega trupa s TrackScan GO

03 / PRILAGODLJIVOST

Skupaj ali vsak zase.

Sledeni način omogoča zajem brez označevalcev. Samostojna uporaba skenerja ali sledilnika razširi možnosti merjenja v različnih delovnih prostorih.

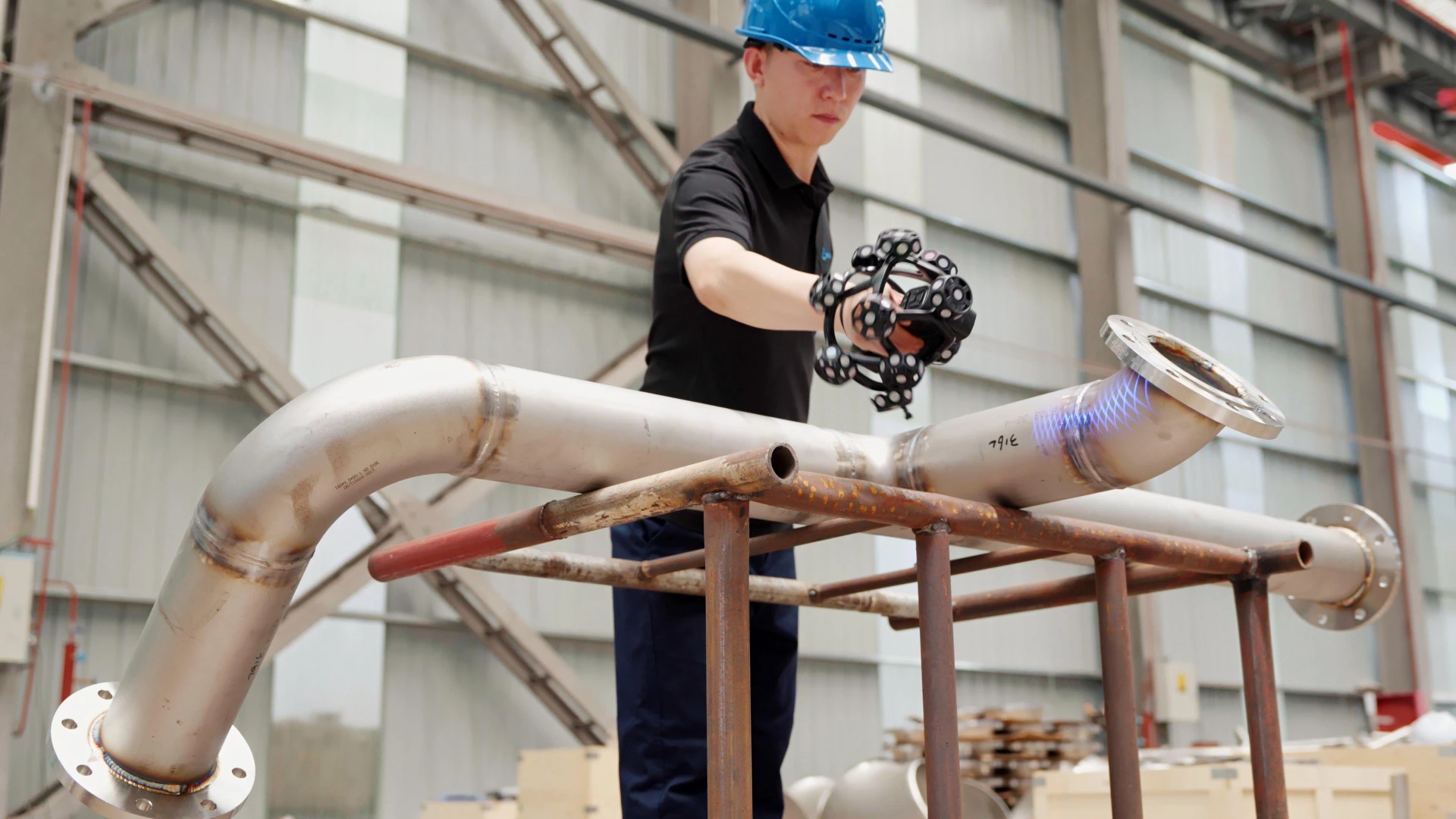

TrackScan GO pri skeniranju industrijskega cevovoda

04 / BARVA IN KONTEKST

Napako povežite s 3D modelom.

Barvna kamera in prekrivanje AR pomagata pri primerjavi dejanskega kosa s CAD. Praske in udrtine lahko zabeležite na modelu.

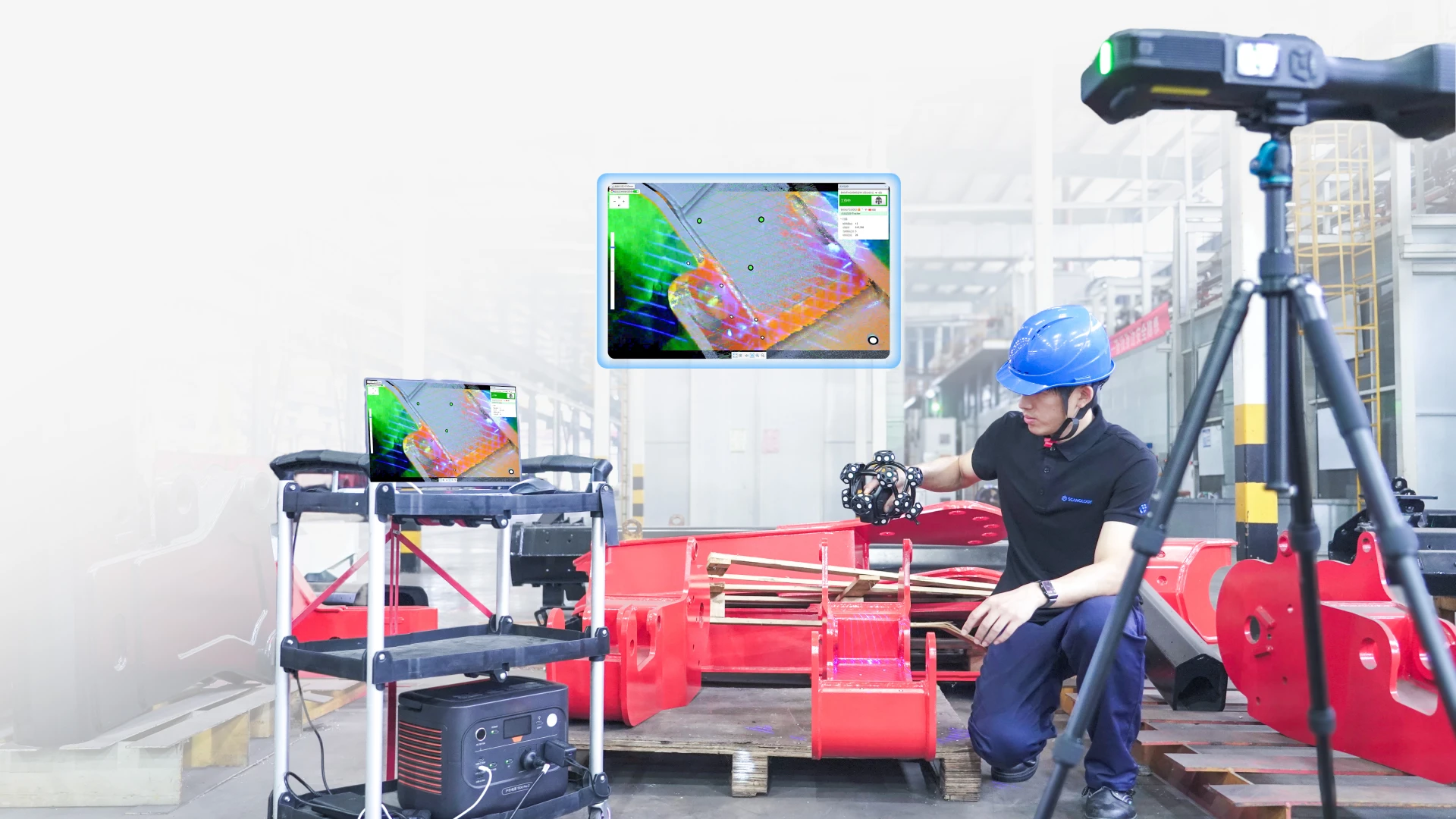

Barvni prikaz merjenca, podatkov in odstopanj v merilnem programu

05 / NAČINI ZAJEMA

Od velikih površin do globokih odprtin.

Hitri, fini in globinski način dopolnjuje širokopovršinski zajem s sledilnikom. Izberite svetlobni vzorec glede na geometrijo kosa.

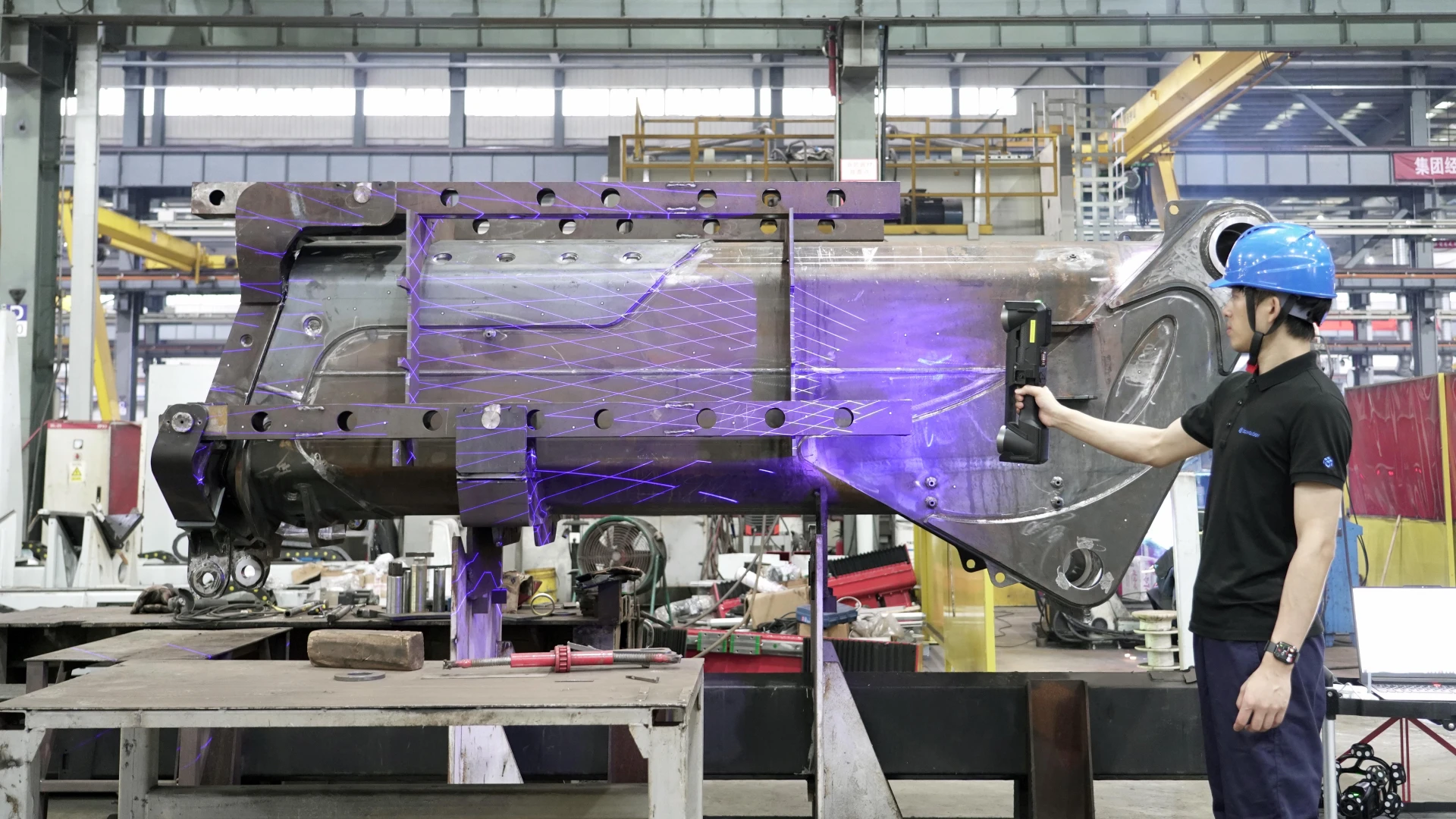

Modre laserske linije TrackScan GO na velikem industrijskem kosu

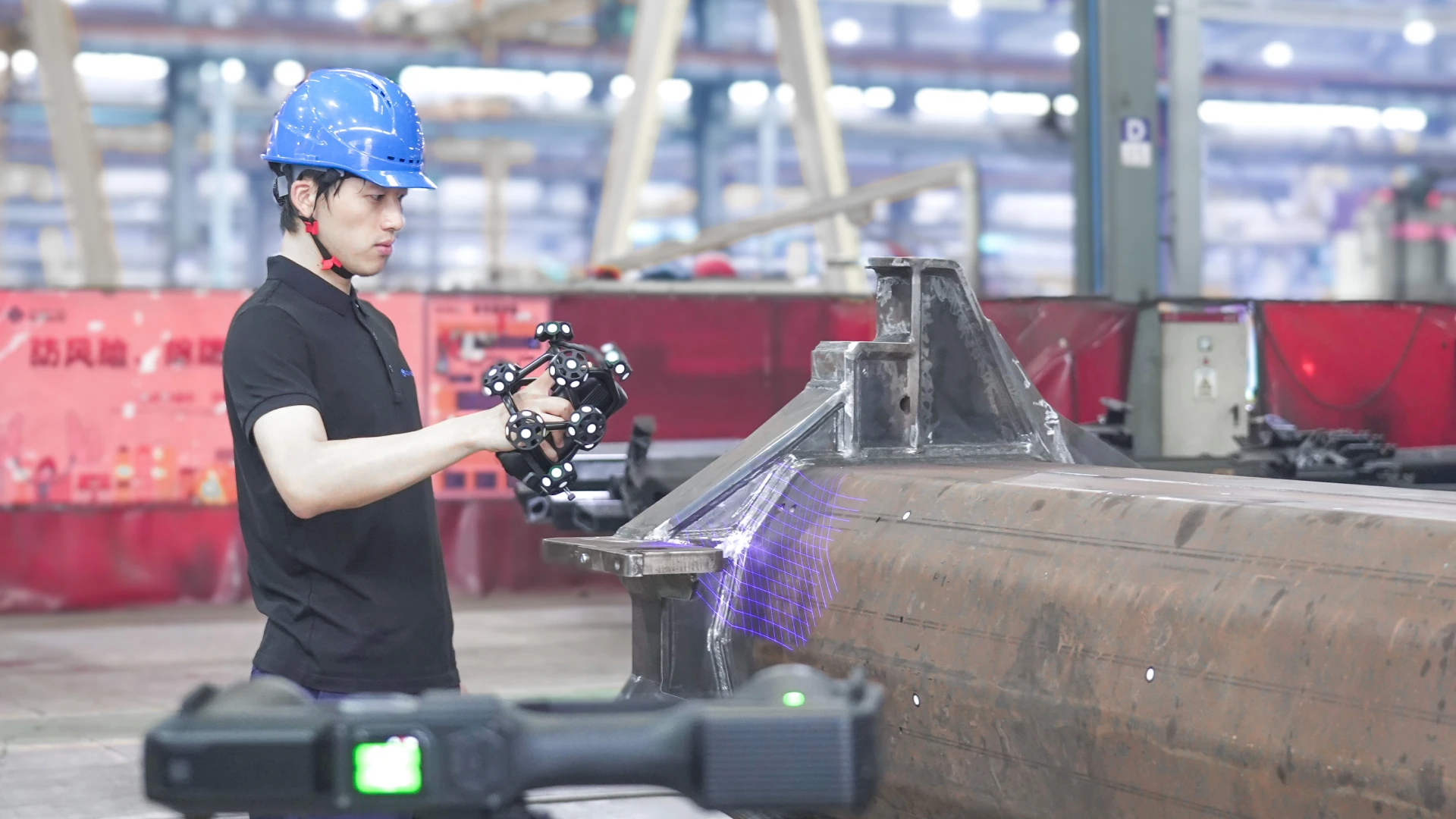

Zaslona in upravljanje sistema TrackScan GO

06 / UPRAVLJANJE

Ključne informacije pri roki.

Zaslona na skenerju in sledilniku prikazujeta informacije med delom. Prilagodljivi gumbi omogočajo dostop do pogostih opravil.

07 / MERILNI REZULTAT

Preverjena geometrija.

Merilno zmogljivost opredeljujejo tudi volumska natančnost, sferičnost in ravnost. Pri izbiri upoštevamo konfiguracijo in velikost vašega kosa.

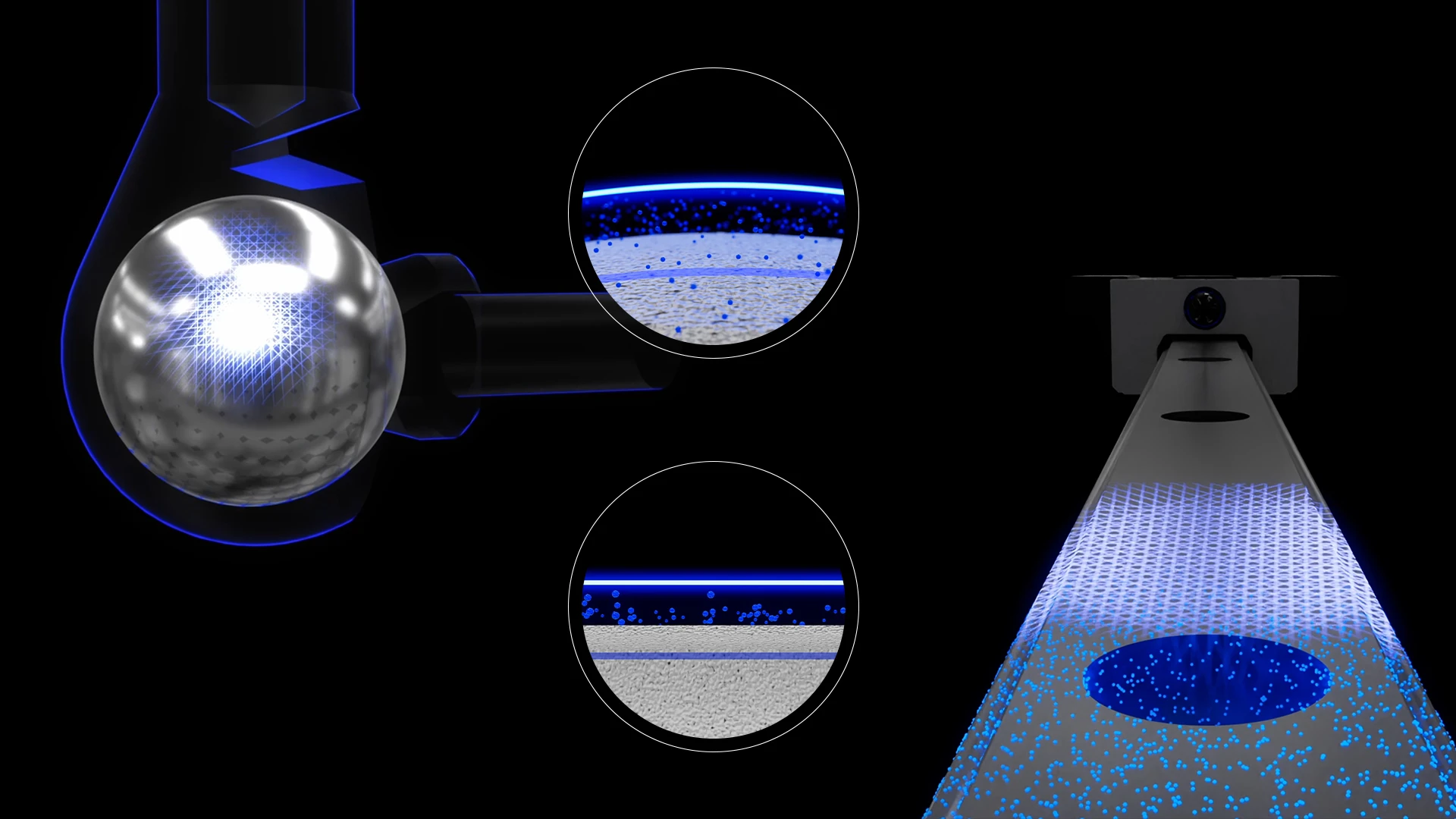

Prikaz preverjanja sferičnosti in ravnosti pri TrackScan GO

08 / OD NALOGE DO REZULTATA

01

Meritve na lokaciji

Zajem velikih kosov in sestavov ob proizvodni liniji.

02

Kontrola sestave

Vizualna primerjava dejanskega kosa s CAD in beleženje površinskih napak.

03

Obratni inženiring

Pridobitev 3D geometrije za nadaljnjo obdelavo in rekonstrukcijo.

09 / TEHNIČNI PODATKI

Podrobnosti za odločitev.

Izbor ključnih parametrov. Pri izbiri upoštevajte velikost predmeta, zahtevano natančnost in pogoje dela.

Različici
TrackScan GO-C / TrackScan GO-E
Razdalja sledenja
GO-C: 2.800 mm; GO-E: 3.500 mm
Natančnost — sledeno skeniranje
Do 0,030 mm
Natančnost — samostojni skener
Do 0,020 mm
Natančnost — samostojni sledilnik
Do 0,075 mm
Volumska natančnost — sledeno skeniranje
GO-C: 0,064 mm; GO-E: 0,060 mm
Ločljivost
Do 0,020 mm
Hitrost merjenja
Do 6.500.000 meritev/s
Laserske linije
34 hitri način + 7 vzporednih + 1 za globoke odprtine; sledilnik: 34
Masa brez baterije
Skener: 860 g; sledilnik: 1.580 g
Povezava
Wi-Fi 6; USB 3.0 Type-C
Izvoz
STL, OBJ, PLY, ASC, IGS, TXT, MK2

Vrednosti veljajo za navedeni način in konfiguracijo. Proizvajalec meritve vrednoti po ISO 10360-13, VDI/VDE 2634-3 in JJF 1951 v svojem akreditiranem laboratoriju. Natančnost, volumska natančnost in ločljivost so različne lastnosti.
