Preverite obliko. Razumite odstopanja.

3D-skeniranje zajame površino izdelka za primerjavo z referenčnim modelom. Barvni prikaz odstopanj pomaga prepoznati razlike, ki jih posamezne točkovne meritve ne pokažejo v celoti.

Pogovor o rešitvi Raziščite potek

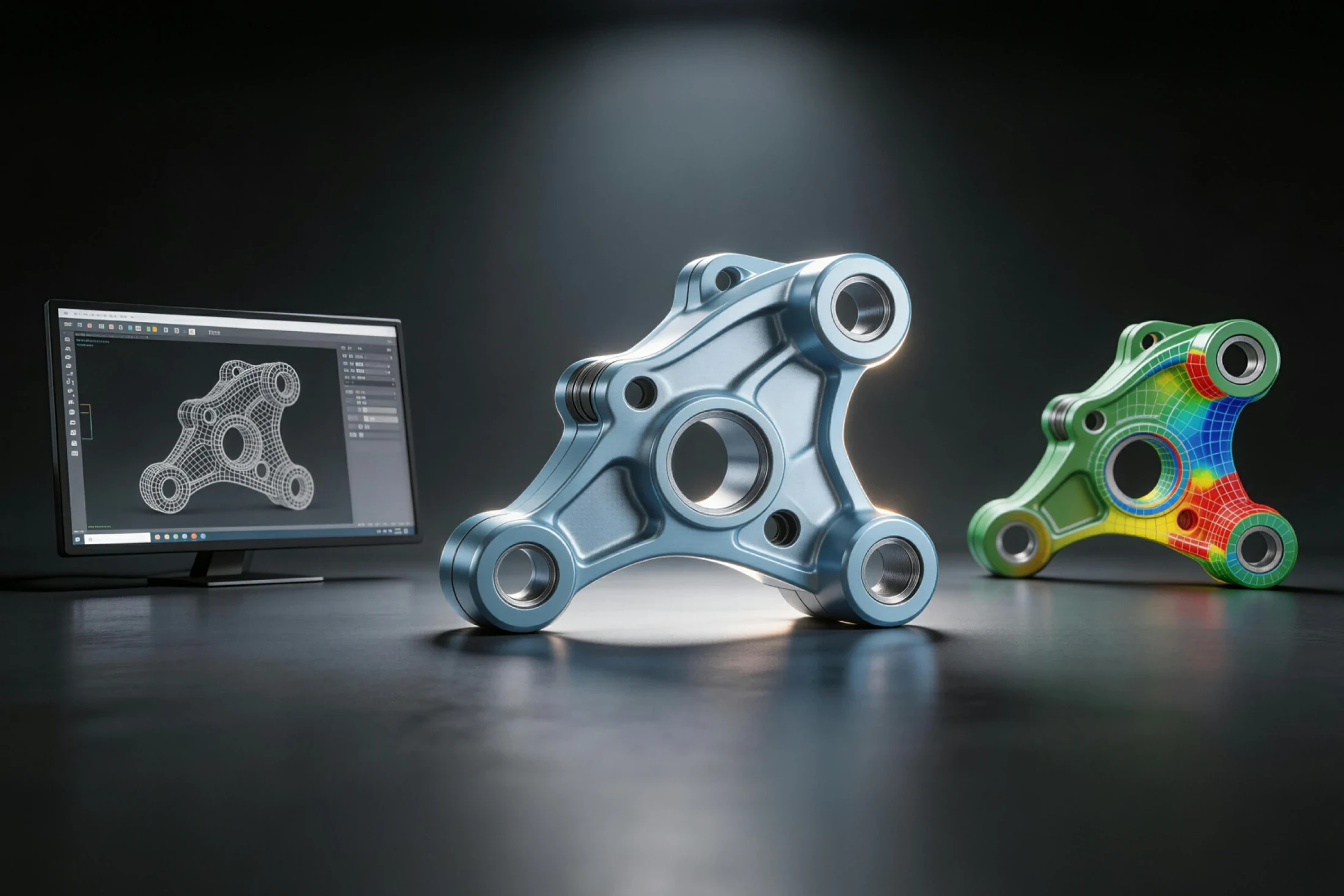

Primerjava strojnega dela, digitalnega modela in barvnega prikaza odstopanj
Kontrola kakovosti / prikaz uporabeGradivo proizvajalca 3DeVOK.

01 / ZAJEM POVRŠINE

Razumite celotno geometrijo kosa.

3D-skeniranje zajame površino izdelka za primerjavo z referenčnim modelom. Pred meritvijo določimo tolerance, referenčne elemente in značilnosti, ki jih želimo preveriti.

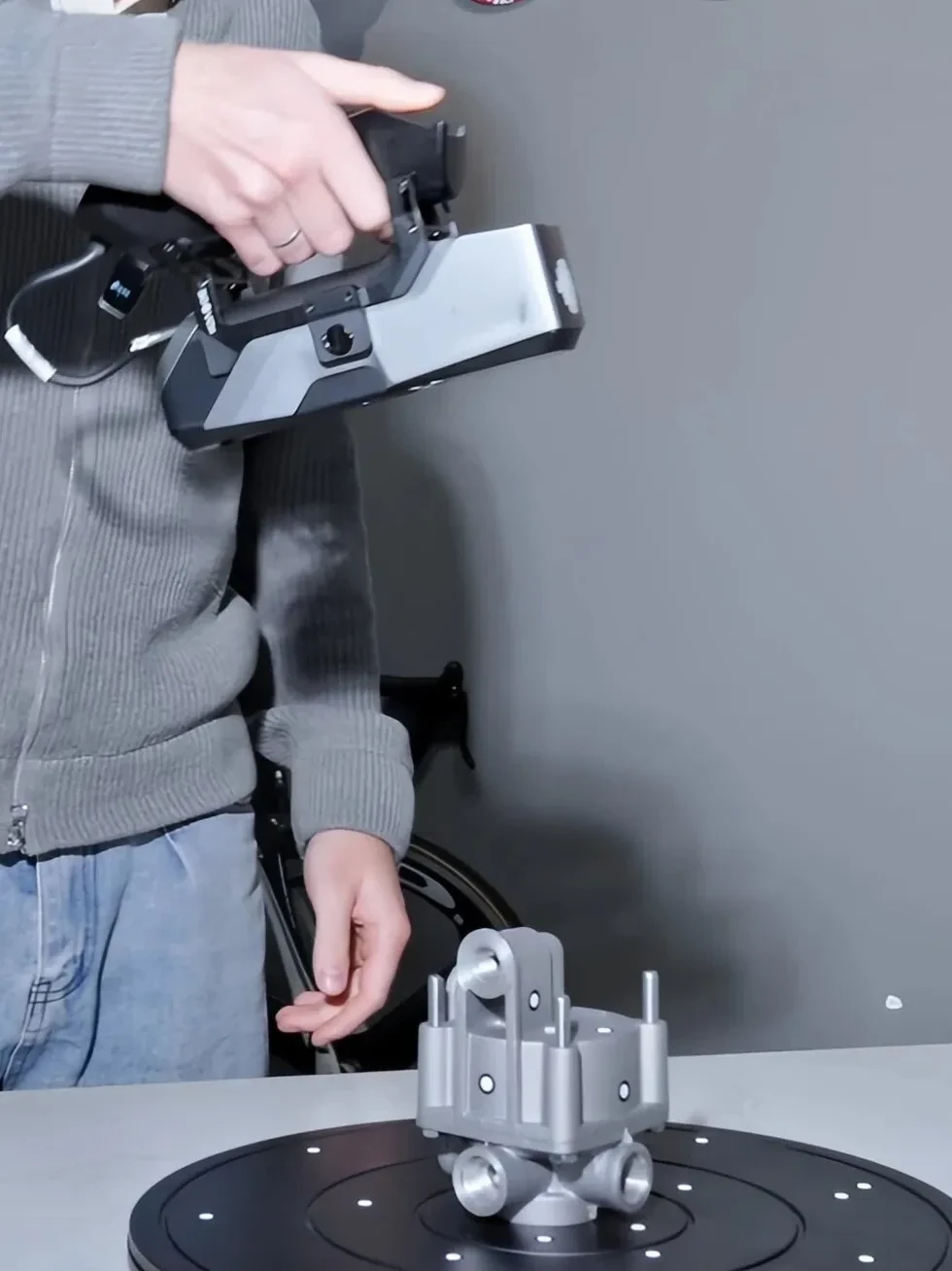

Ročni zajem geometrije mehanskega sklopa
Ročni zajem geometrije mehanskega sklopa.

OD PREDMETA DO UPORABNIH PODATKOV

Od podatkov do razumljivih odstopanj.

Celoten potek

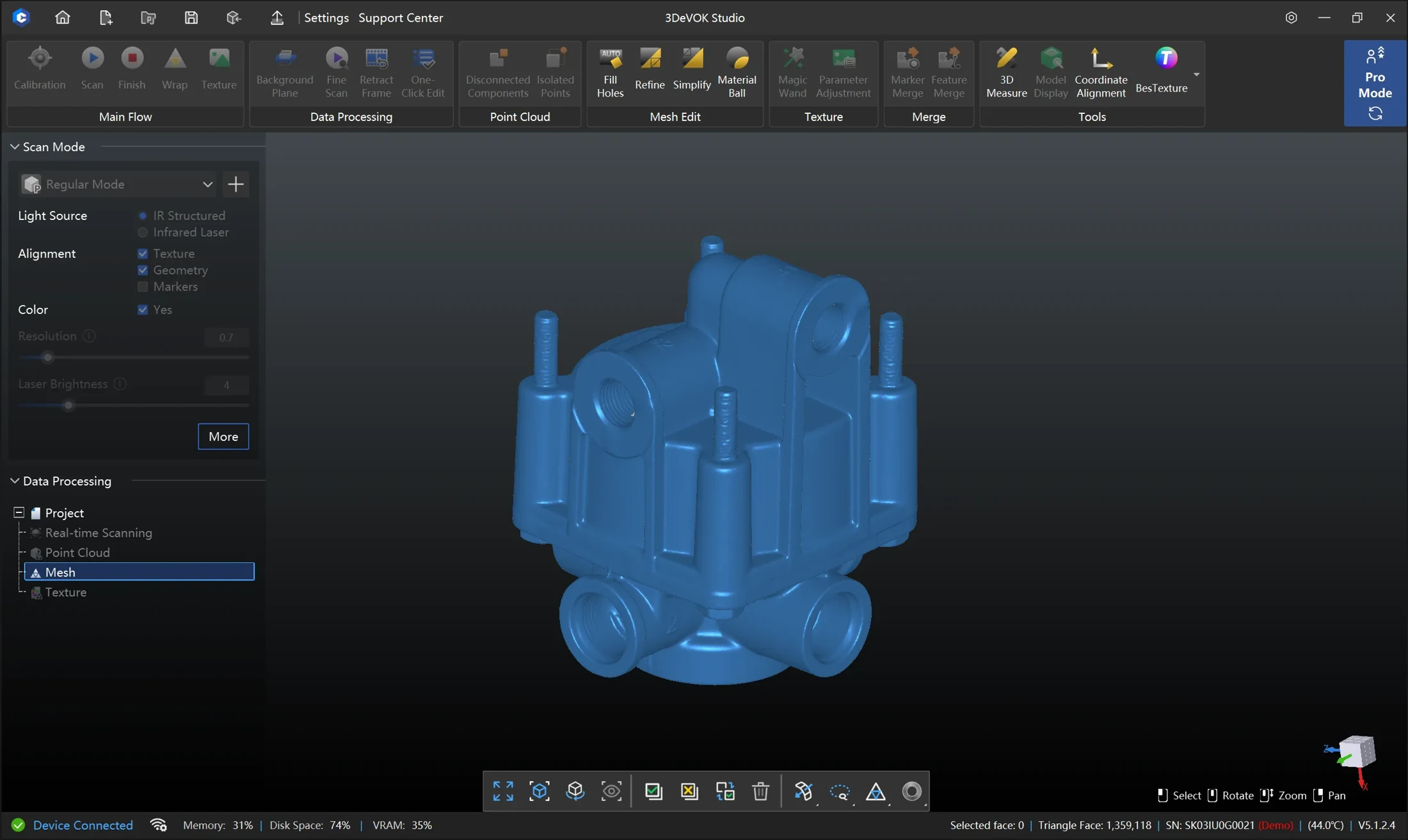

Mrežni model mehanskega sklopa v programski opremi
Mrežni model mehanskega sklopa v programski opremi.

02 / PRIPRAVA PODATKOV

Pripravite model za merilno analizo.

Zajete podatke poravnamo in pripravimo za analizo. Obdelava mora ohraniti geometrijo, ki jo vrednotimo; način priprave in izbira merilne programske opreme sledita zahtevam naloge.

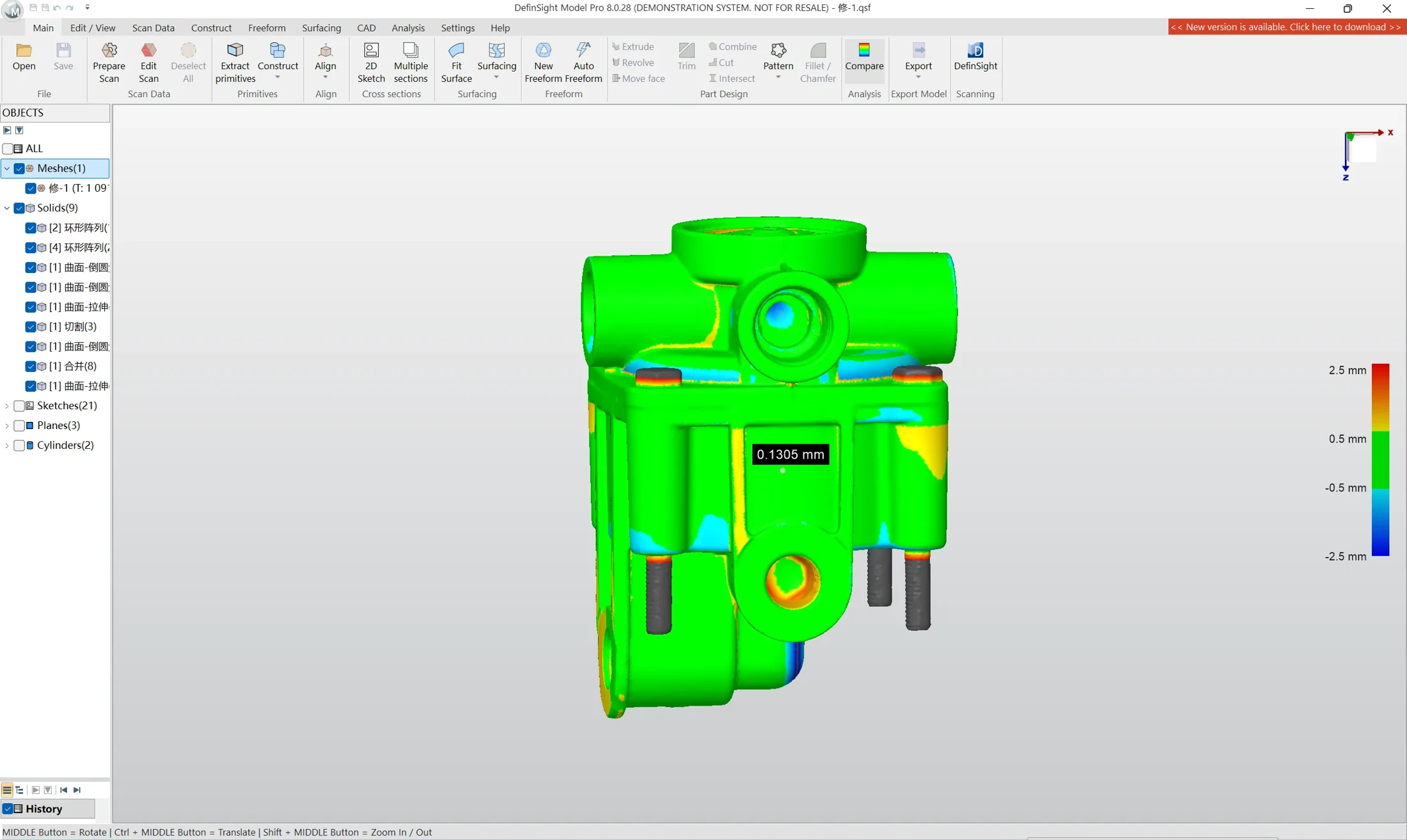

Barvna karta odstopanj mehanskega sklopa
Barvna karta odstopanj mehanskega sklopa.

03 / ODSTOPANJA OD CAD

Poglejte, kje se oblika razlikuje.

Barvni prikaz odstopanj pomaga prepoznati razlike, ki jih posamezne točkovne meritve ne pokažejo v celoti. Primerjava podpira pregled oblike, obrabe in deformacij na pločevini, orodjih ter komponentah.

04 / DOKUMENTIRANJE

Rezultati za pregled kakovosti.

Pregled rezultatov poveže izmerjeno geometrijo z zahtevami izdelka. Poročilo dokumentira izbrano poravnavo, kontrolirane značilnosti in ugotovitve za nadaljnje odločanje.

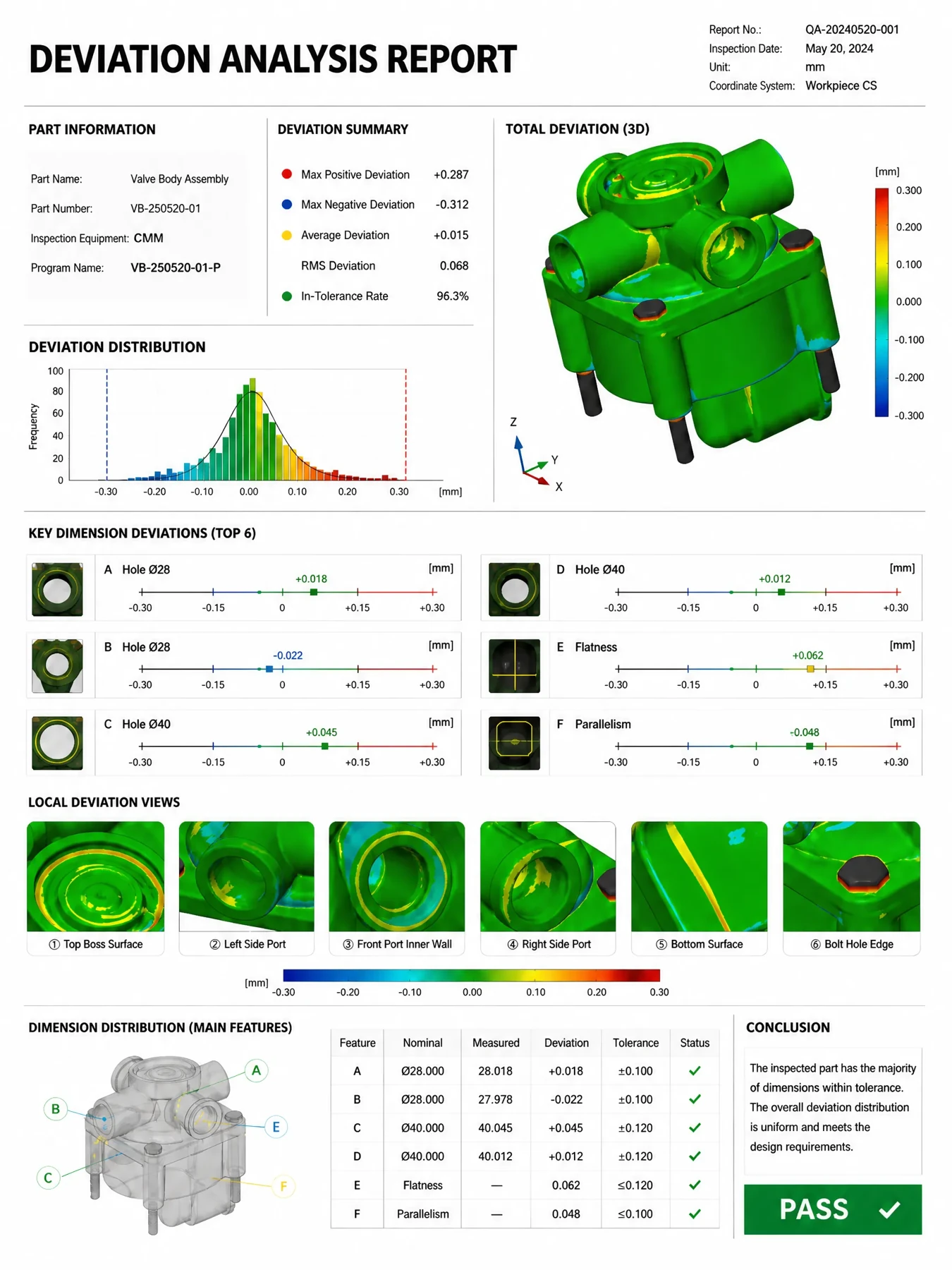

Primer merilnega poročila z barvnim prikazom odstopanj
Primer merilnega poročila z barvnim prikazom odstopanj. Prikaz proizvajalca.

PRIMERI NALOG

Kaj želite doseči?

01

Primerjava s CAD

Primerjava izmerjene geometrije z načrtovanim modelom.

02

Deformacije in obraba

Pregled sprememb na pločevini, orodjih in drugih komponentah.

03

Dokumentiranje meritev

Priprava rezultatov za pregled kakovosti in izboljšanje procesa.

POTEK DELA / IZHODIŠČA ZA IZBIRO

Opredelite rezultat.

Rezultat je merilna podlaga za odločanje. Izbor sistema, način poravnave in merilni postopek morajo ustrezati tolerancam naloge.

Izhodišča za povpraševanje
  1. 01

    Določitev zahtev in referenc

    Opredelite tolerance, referenčni CAD in kontrolirane značilnosti.

  2. 02

    3D-zajem izdelka

    Zajemite površino kosa z ustreznim merilnim postopkom.

  3. 03

    Poravnava z referenčno geometrijo

    Izberite poravnavo glede na referenčne elemente naloge.

  4. 04

    Analiza odstopanj v merilni programski opremi

    Ovrednotite dimenzije in odstopanja v merilni programski opremi.

  5. 05

    Pregled rezultatov in poročilo

    Preglejte ugotovitve ter dokumentirajte rezultat.
