SCANOLOGY / PROGRAMSKA OPREMA ZA OBRATNI INŽENIRING

DefinSight MODEL

Povežite meritev z naslednjo konstrukcijo.

DefinSight MODEL

01 / PREGLED

Povežite meritev z naslednjo konstrukcijo.

Od skeniranega predmeta do urejljive CAD-geometrije. DefinSight MODEL združuje rekonstrukcijo površin, parametrično modeliranje in sprotno primerjavo s skenom v poteku, prilagojenem programski opremi SCANOLOGY.

Scan → CAD

rekonstrukcija iz skenov

Povezava podatkov skeniranja s konstrukcijo.

Parametrično

pregledna zgodovina modela

Prilagoditve in nadaljnje različice geometrije.

Sprotni nadzor

primerjava z izvirnikom

Odstopanja preverjajte med modeliranjem.

02 / 01 / REFERENCA

Ohranite povezavo z izmerjeno obliko.

Uvožena mreža je osnova za rekonstrukcijo. Iz nje izberite območja in geometrijske značilnosti, ki določajo ključne oblike sestavnega dela.

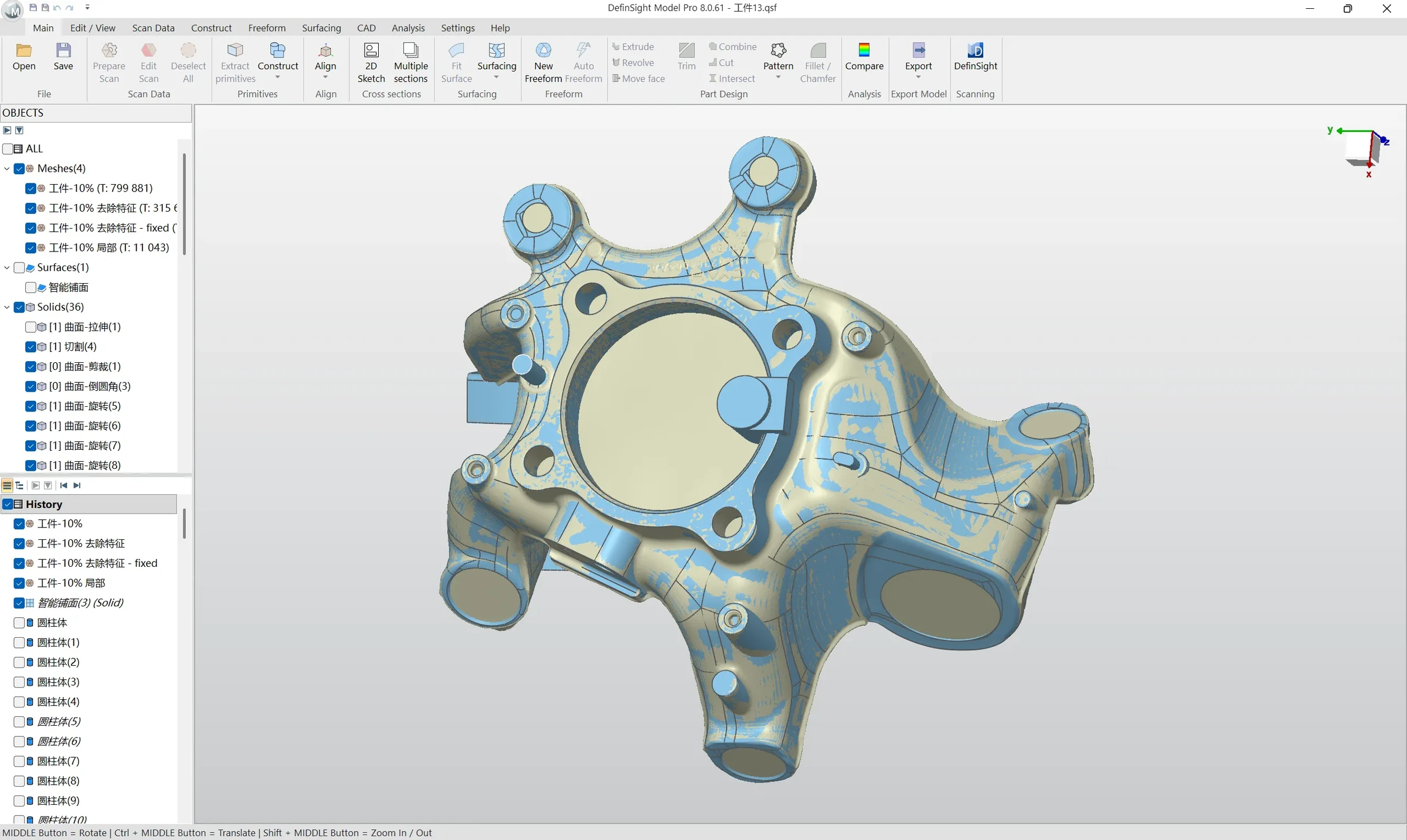

Prekrivanje skenirane mreže in rekonstruiranega mehanskega ohišja v DefinSight MODEL

03 / 02 / PARAMETRIČNI MODEL

Gradite model, ki ga lahko spreminjate.

Zgodovina konstrukcijskih korakov omogoča prilagajanje geometrije in razvoj novih različic. Površine in telesa povežite v pregleden konstrukcijski model.

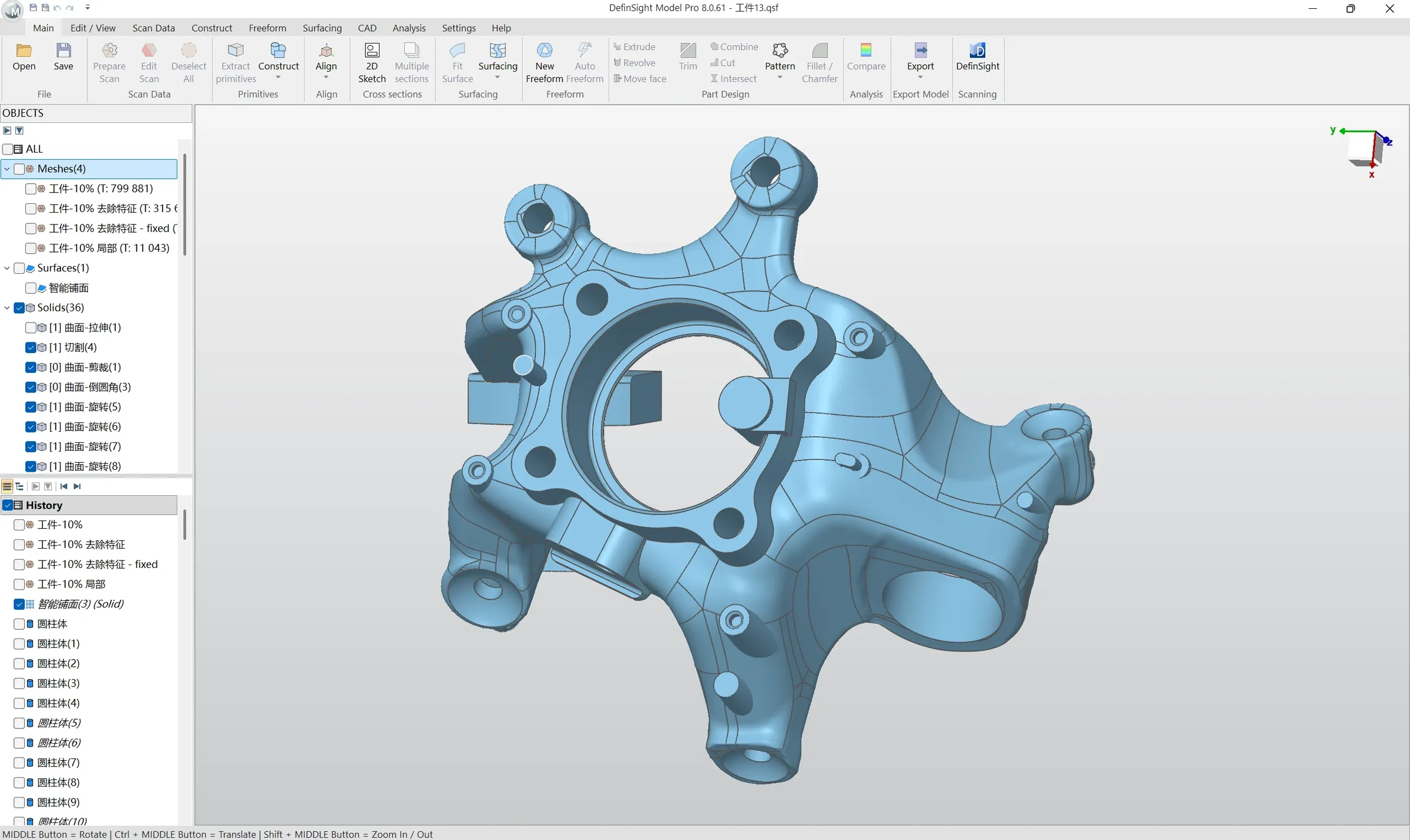

Rekonstruirano ohišje in drevo konstrukcijskih korakov v DefinSight MODEL

04 / 03 / POVRŠINE IN TELESA

Izberite pristop glede na obliko.

Mehanske značilnosti združite s površinskim modeliranjem. Tak potek podpira dele, pri katerih se pravilna geometrija prepleta s prostimi oblikami.

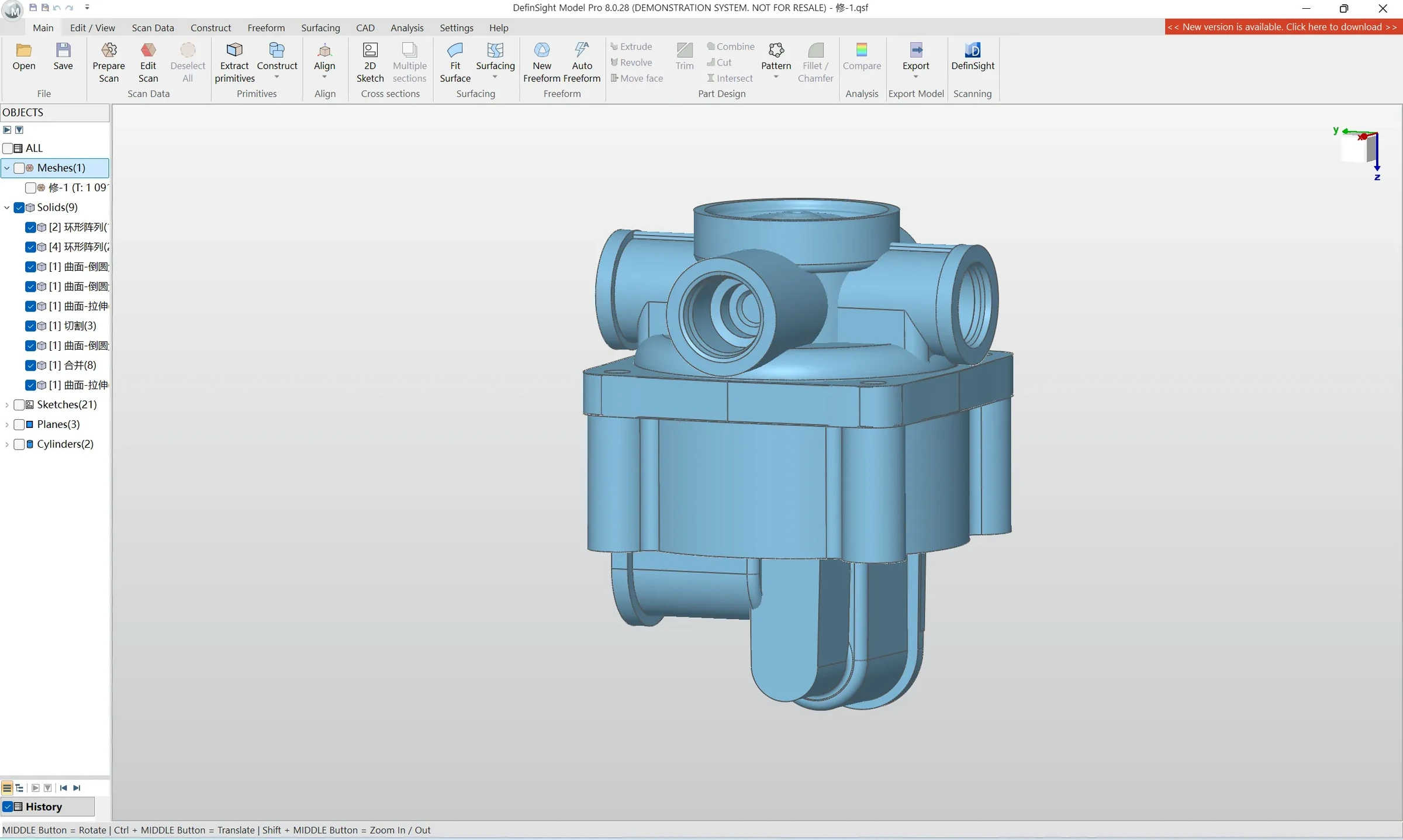

Model mehanske komponente z valjastimi priključki v DefinSight MODEL

05 / 04 / ODSTOPANJA

Preverjajte ujemanje med delom.

Barvna karta primerja rekonstruirani model z referenčnimi podatki. Na njej prepoznajte območja za popravek in preverite rezultat vsakega pomembnega koraka.

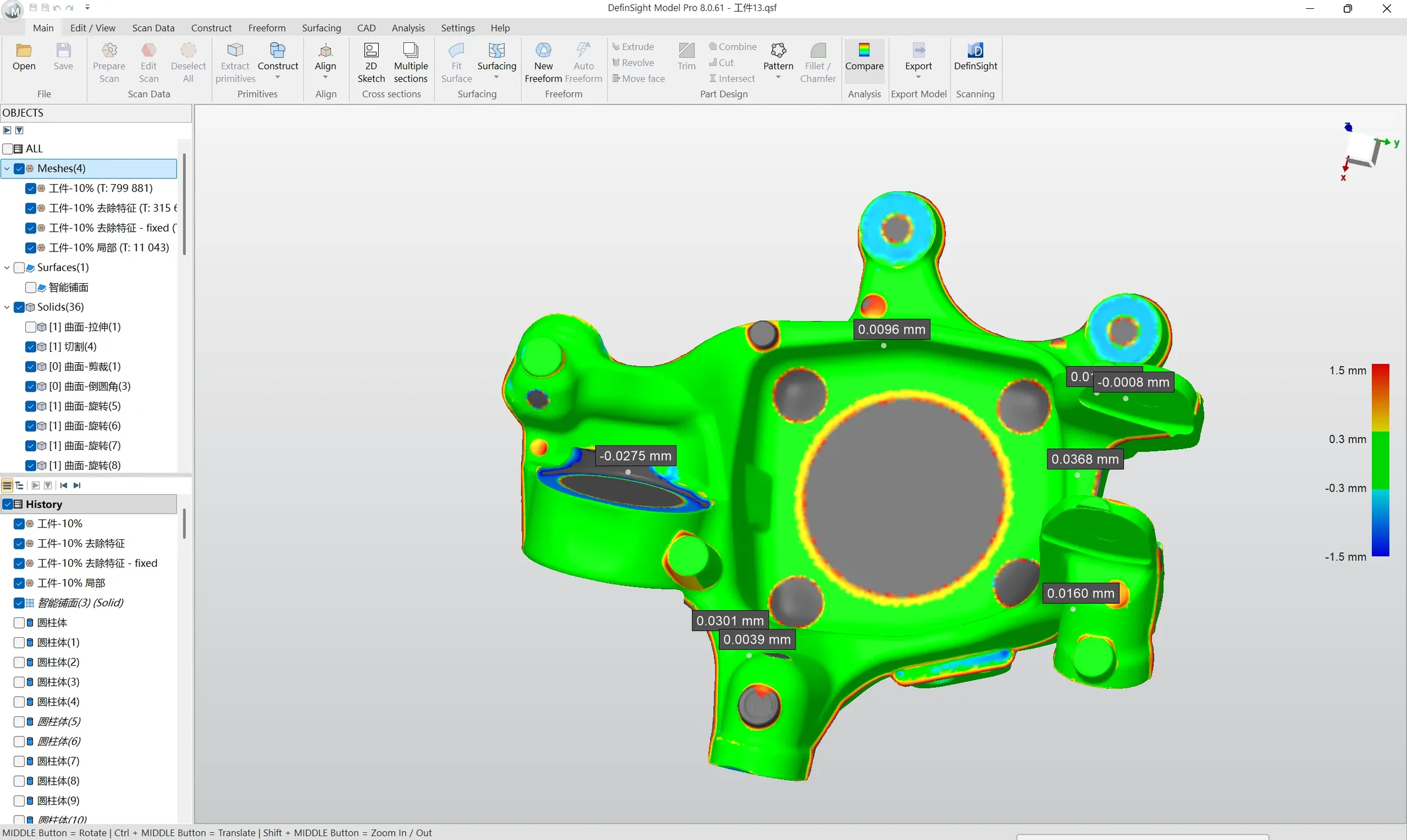

Barvna analiza odstopanj CAD-ohišja v DefinSight MODEL

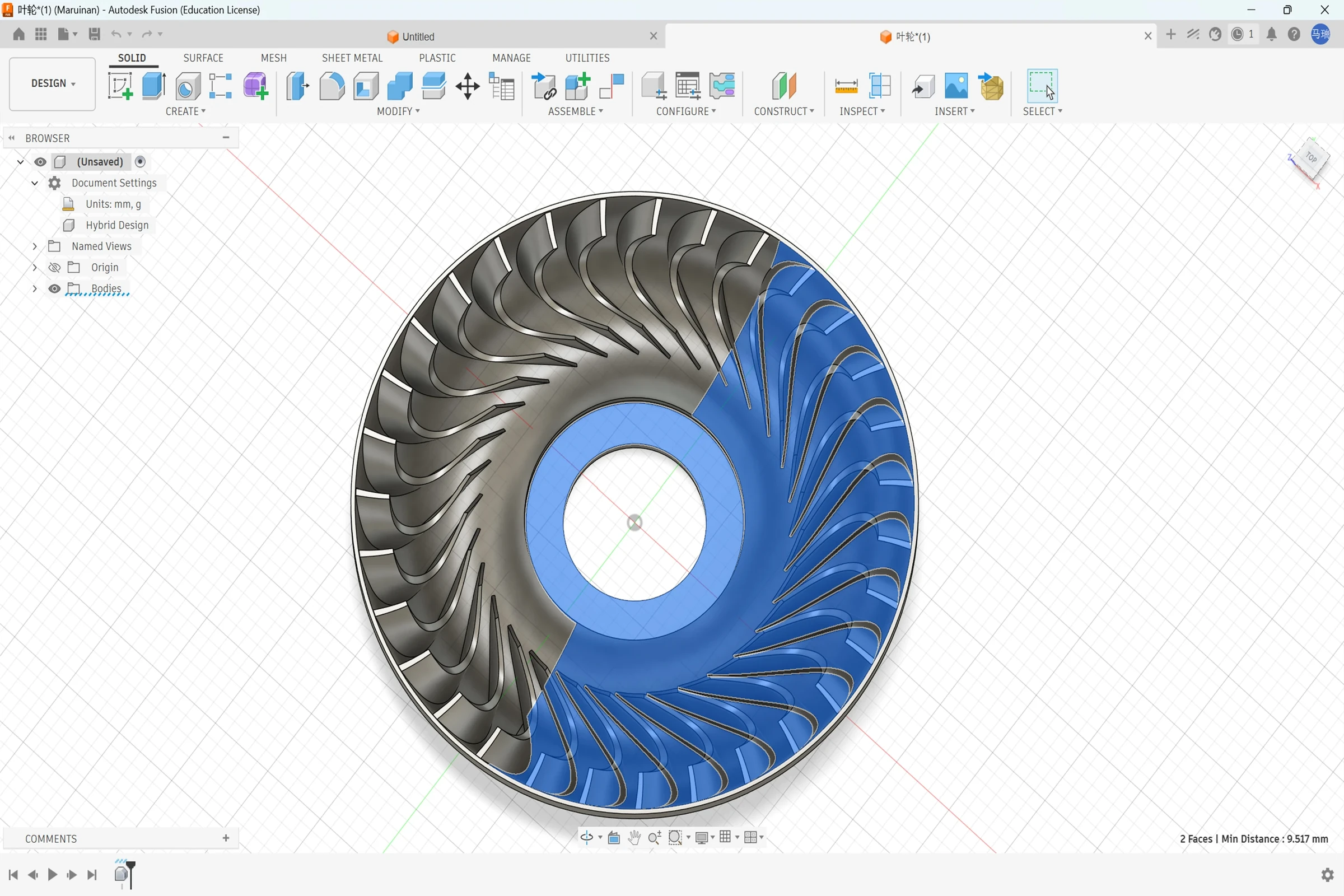

Nadaljnja obdelava rekonstruiranih površin turbinskega rotorja v konstrukcijskem okolju CAD

06 / 05 / NADALJNJA KONSTRUKCIJA

Pripravite geometrijo za nadaljnji CAD.

Rekonstruirane površine izvozite za uporabo v konstrukcijskem okolju. Tako skeniranje povežete s pripravo sprememb, dokumentacije in nadaljnjih proizvodnih korakov.

07 / 06 / CELOTEN POTEK

Od fizičnega dela do uporabnega modela.

Uvozite podatke, določite reference, zgradite površine ali telesa in preverite odstopanja. Posamezni koraki sestavljajo sledljiv potek obratnega inženiringa.

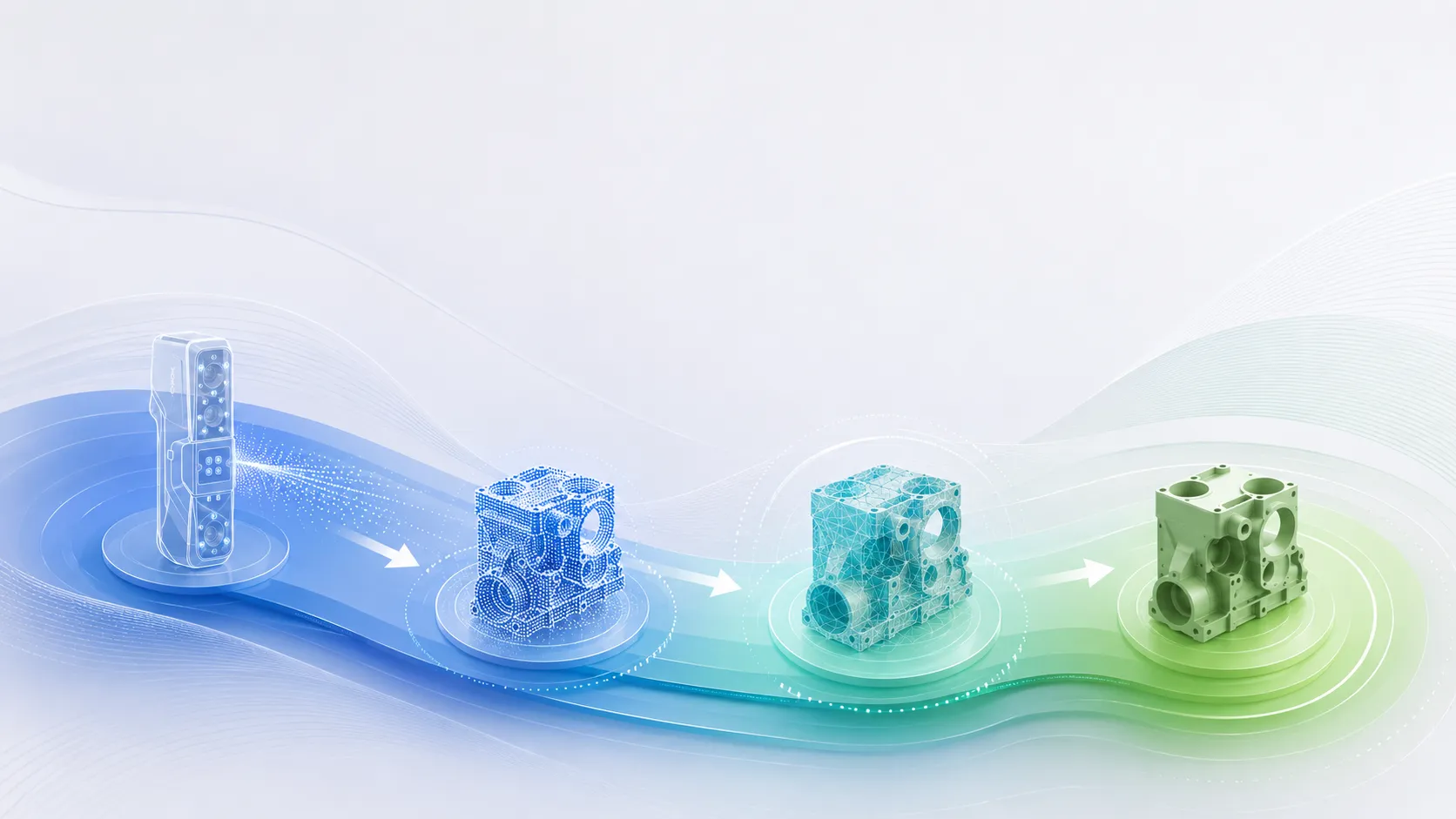

Izvirni prikaz zaporednih faz rekonstrukcije dela v DefinSight MODEL

PRIKAZ PROIZVAJALCA / YOUTUBE

STL to STEP in Just a Few Clicks!

Oglejte si postopek in funkcije v uradni video predstavitvi.

Odpri video na YouTubu

08 / OD NALOGE DO REZULTATA

Nadomestni deli

Pripravite CAD-osnovo obstoječega dela za nadaljnjo konstrukcijsko obdelavo.

Razvoj izdelkov

Skenirano obliko uporabite kot osnovo za prilagoditve in nove različice.

Kompleksna geometrija

Združite konstrukcijske značilnosti in proste površine.

09 / TEHNIČNI PODATKI

Podrobnosti za odločitev.

Izbor ključnih parametrov. Pri izbiri upoštevajte velikost predmeta, zahtevano natančnost in pogoje dela.

Namen: Obratni inženiring in priprava CAD-geometrije
Vhodni podatki: Mreže in oblaki točk
Navedeni vhodni formati: STL, OBJ, PLY in PTX
Izbor območij: Interaktivni izbor, čopič in prepoznavanje značilnosti
Geometrijske reference: Ravnine, valji, krogle in ravnine simetrije
Poravnava: Postavitev skena v koordinatni sistem
Skiciranje: Prerezi kot osnova za konstrukcijske skice
Modeliranje: Parametrična zgodovina, proste površine in telesa
Preverjanje: Sprotna analiza odstopanj od skena
Nadaljnja uporaba: Izvoz standardnih formatov za nadaljnje delo v CAD

Razpoložljivost funkcij in formatov je odvisna od izbrane izdaje. Ob pripravi ponudbe preverimo uporabljeno različico programa in vaš konstrukcijski potek.
